Hot Air BGA perdirbimo stotis

Hot Air BGA perdirbimo stotis

1. Automatinis išlitavimas, montavimas ir litavimas, automatinis lusto paėmimas, kai išlitavimas baigtas. 2. Patvirtintas CE sertifikatas. Dviguba apsauga (apsauga nuo perkaitimo + avarinio stabdymo funkcija.)

Aprašymas

Hot Air BGA perdirbimo stotis

1. Hot Air BGA perdirbimo stoties taikymas

Kompiuterio, išmaniojo telefono, nešiojamojo kompiuterio, MacBook loginės plokštės, skaitmeninės kameros, oro kondicionieriaus, televizoriaus ir kt. pagrindinė plokštė

elektroninė įranga iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai.

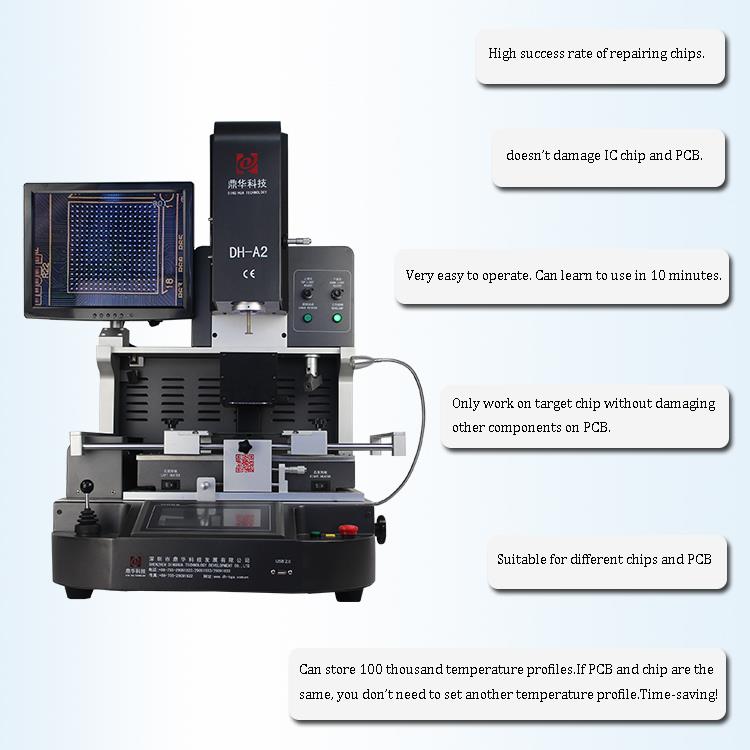

2. Hot Air BGA perdirbimo stoties gaminio savybės

Touch Screen Labtop BGA Rework Machine.jpg

  • Tiksli optinio derinimo sistema
  • CCD kamera sustiprina iki 200x, su viršaus/žemyn šviesos ryškumo reguliavimo funkcija, montavimo tikslumas yra 0,01 mm.
  • Automatinis išlitavimas, montavimas ir litavimas, automatinis lusto paėmimas baigus litavimą.
  • Yra 5 skirtingų dydžių purkštukai: viršutinis 31 * 31 mm, 38 * 38 mm, 41 * 41 mm. Dugnas 34*34mm, 55*55mm
  • Didelio galingumo kryžminio srauto ventiliatorius, labai greitai atvėsina PCB ir neleidžia jam deformuotis.

3. Hot Air BGA perdirbimo stoties specifikacija

Galia 5300w
Viršutinis šildytuvas Karštas oras 1200w
Apatinis šildytuvas Karštas oras 1200W. Infraraudonųjų spindulių 2700w
Maitinimas AC220V±10% 50/60Hz
Matmenys L530*P670*A790 mm
Padėties nustatymas V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas
Temperatūros tikslumas ±2 laipsniai
PCB dydis Maks. 450*490 mm, min 22*22 mm
Tikslus darbo stalo derinimas ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGA lustas 80*80-1*1 mm
Minimalus atstumas tarp drožlių 0.15 mm
Temperatūros jutiklis 1 (neprivaloma)
Grynasis svoris 70 kg

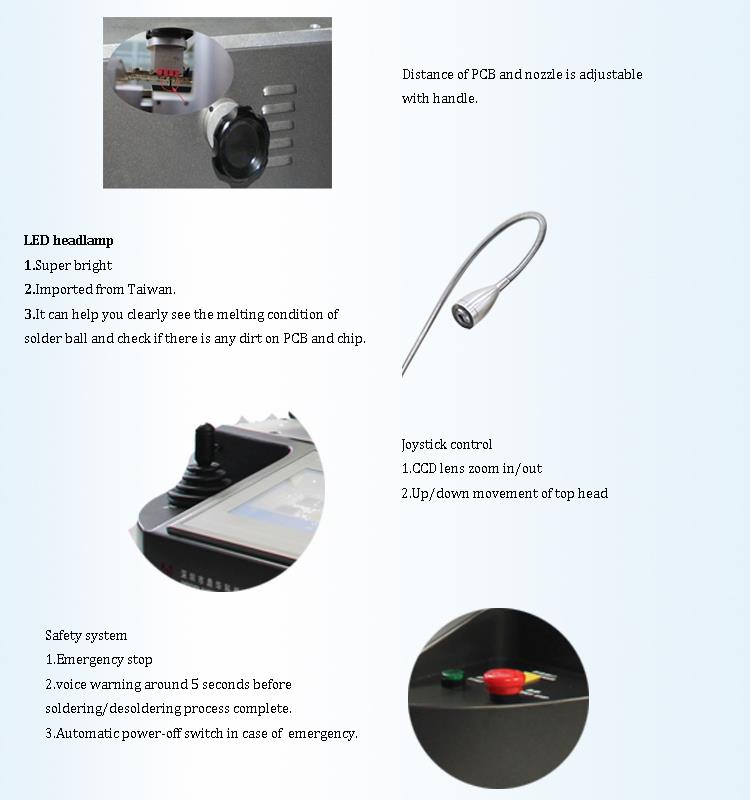

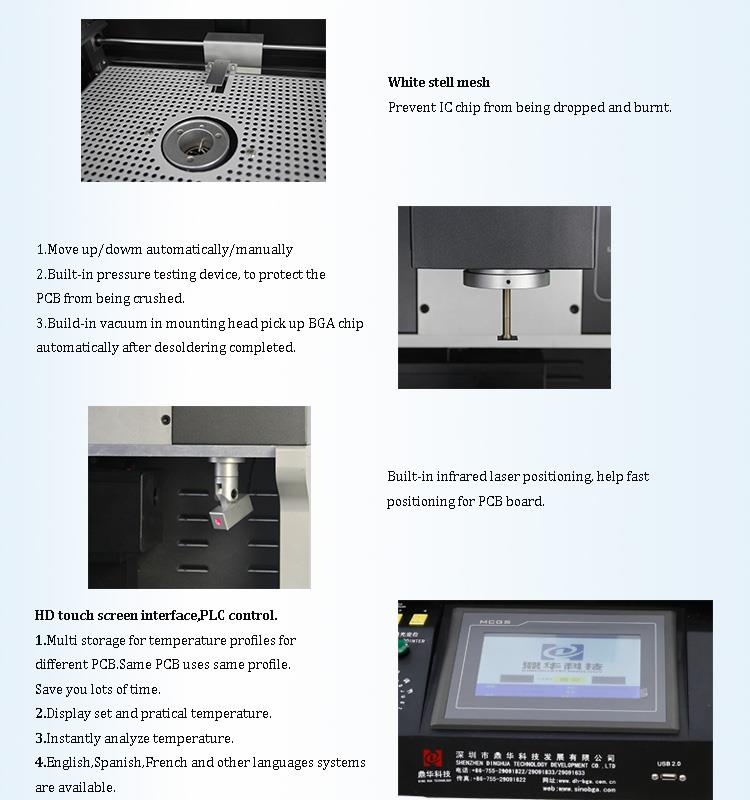

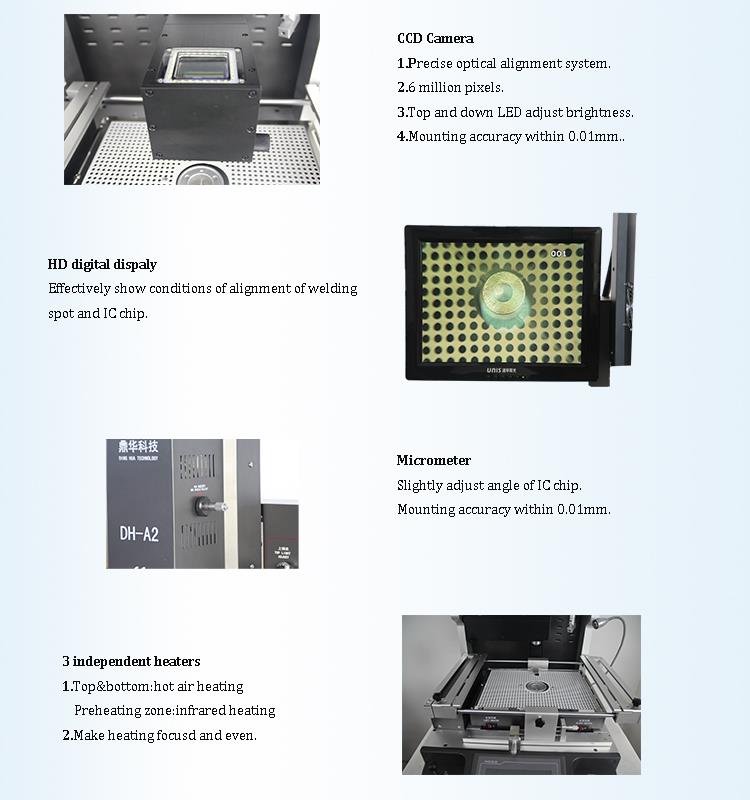

4. Informacija apie Hot Air BGA perdirbimo stotį

ic desoldering machine.jpgchip desoldering machine.jpgpcb desoldering machine.jpg

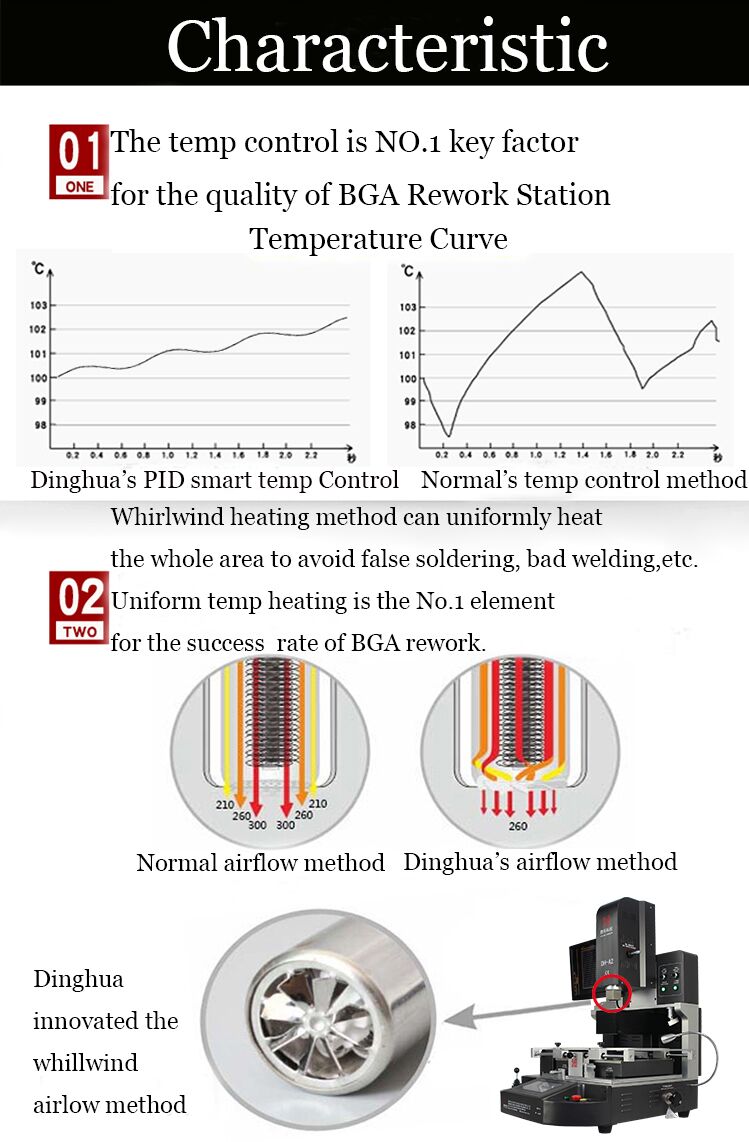

5. Kodėl verta rinktis mūsų karšto oro BGA perdirbimo stotį?

motherboard desoldering machine.jpgmobile phone desoldering machine.jpg

6. Hot Air BGA perdirbimo stoties sertifikatas

pace bga rework station.jpg

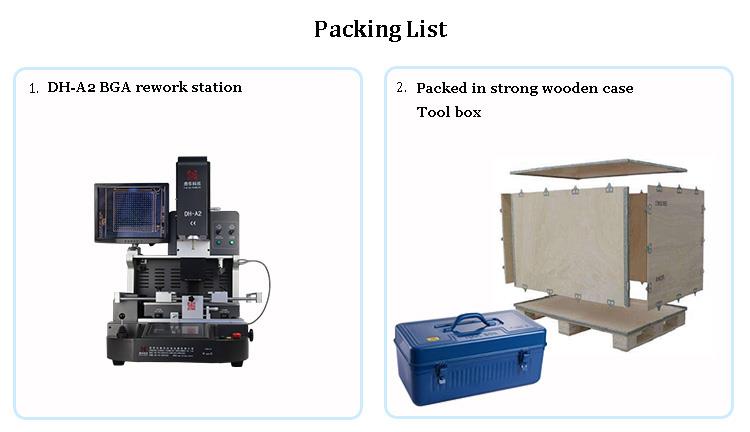

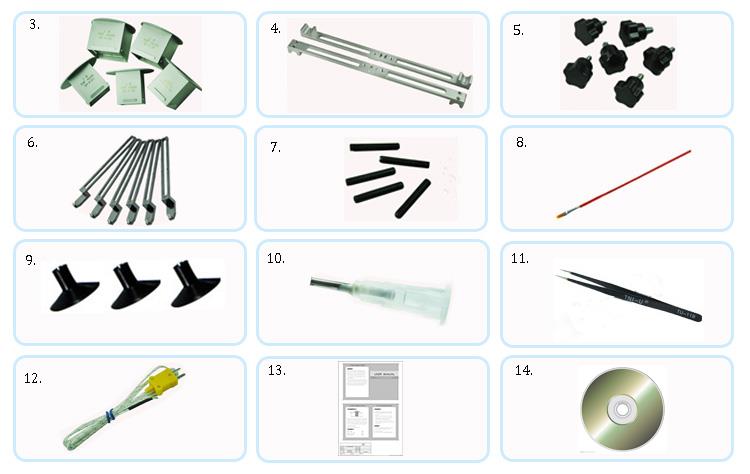

7. Hot Air BGA perdirbimo stoties pakavimas ir siuntimas

reballing station bga rework repair.jpgbga ic rework station.jpg

8. Susijusios žinios

Kokie yra SMT paketų pranašumai?

Paviršiaus montavimo technologija (SMT) reiškia miniatiūrinių arba lakštinės struktūros komponentų, tinkamų paviršiaus surinkimui, ant spausdintinės plokštės (PCB) dėjimo procesą pagal grandinės reikalavimus. Tada šie komponentai surenkami naudojant litavimo procesus, tokius kaip pakartotinis litavimas arba litavimas bangomis, kad būtų suformuoti funkciniai elektroniniai mazgai.

Pagrindinis skirtumas tarp SMT ir Through-Hole Technology (THT) yra montavimo būdas. Tradicinėje THT PCB komponentai ir litavimo jungtys yra priešingose ​​plokštės pusėse. Priešingai, SMT PCB litavimo jungtys ir komponentai yra toje pačioje pusėje. Todėl SMT plokštės skylės naudojamos tik grandinės sluoksniams sujungti, todėl skylių yra žymiai mažiau ir mažesnės. Tai leidžia pasiekti daug didesnį PCB surinkimo tankį.

SMT komponentai nuo THT komponentų pirmiausia skiriasi savo pakuotėmis. SMT paketai yra sukurti taip, kad litavimo metu atlaikytų aukštą temperatūrą, todėl komponentams ir pagrindams reikalingas suderinamas šiluminio plėtimosi koeficientas. Šie veiksniai yra labai svarbūs kuriant gaminį.

Pagrindinės SMT proceso technologijos charakteristikos

SMT iš esmės skiriasi nuo THT surinkimo metodais: SMT apima komponentų „priklijavimą“ prie plokštės, o THT – komponentų „užkimšimą“ per skylutes. Skirtumai taip pat akivaizdūs tarp pagrindo, komponentų formos, litavimo jungties morfologijos ir surinkimo proceso metodų.

Tinkamo SMT paketo pasirinkimo pranašumai

  1. Efektyvus PCB erdvės išnaudojimas: SMT sutaupo daug PCB ploto, todėl galima sukurti didesnio tankio dizainą.
  2. Pagerintas elektros našumas: trumpesni elektros keliai pagerina našumą.
  3. Aplinkos apsauga: Pakuotė apsaugo komponentus nuo išorinių veiksnių, tokių kaip drėgmė.
  4. Patikimas ryšys: SMT užtikrina tvirtus ir stabilius ryšio ryšius.
  5. Patobulintas šilumos išsklaidymo: palengvina geresnį šilumos valdymą, testavimą ir signalo perdavimą.

SMT dizaino ir komponentų pasirinkimo svarba

SMT komponentų pasirinkimas ir dizainas atlieka esminį vaidmenį bendrame gaminio projekte. Sistemos architektūros ir detalaus grandinės projektavimo etapuose projektuotojai nustato komponentų elektrinį našumą ir reikalingas funkcijas. SMT projektavimo etape sprendimai dėl pakuotės formos ir struktūros turėtų atitikti įrangos ir proceso galimybes, taip pat bendrus projektavimo reikalavimus.

Dvigubas paviršinio montavimo litavimo jungčių vaidmuo

Paviršiaus montavimo litavimo jungtys yra mechaninės ir elektrinės jungtys. Tinkamas litavimo jungčių pasirinkimas tiesiogiai veikia PCB konstrukcijos tankį, pagaminamumą, išbandomumą ir patikimumą.
