Mobiliojo telefono automatinė BGA pertvarkymo stotis
Mobiliųjų telefonų remonto stotis IC pertvarkymo mašina DH-G730 Mašinos pusė, naudojama „iPhone“, „Samsung“ ir „Huawei“ ir kt.
Aprašymas
Mobiliųjų telefonų automatinė BGA pertvarkymo stotis yra tiksli pertvarkymo mašina, skirta automatiniam BGA lustų (ir kitų SMD komponentų) valymui, valymui, išlyginimui ir pakartotiniam laikymui mobiliųjų telefonų pagrindinėse plokštėse .. Tai sujungia:
- Dvigubas šildymas (viršuje ir apačioje, dažnai su IR iš anksto.
- Tiksliam išlyginimui matymo sistemos (CCD + lazeris)
- Uždaros ciklo temperatūros valdymas
- Automatizuotos rinkimo ir vietos ir vakuuminės paėmimo funkcijos
Mobiliųjų telefonų remonto stotis IC maištaujanti mašina, skirta „iPhone“
DH-G730 Mašinos kairioji pusė . vairasvirtė, viršutinė oro srauto reguliavimo funkcija ir avarinio rakto ir tt „iPhone“,
Mašinos dešinė pusė, „Power Safe Switch“, veikianti LED lemputė . IC pertvarkymo stotis, skirta mažoms PCBA, suremontuoti .

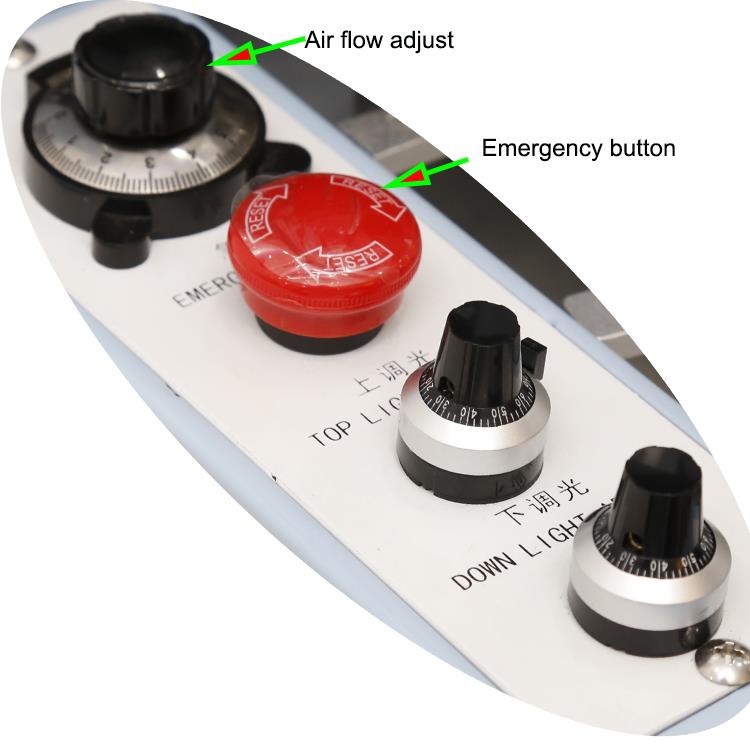

Viršutinis oro srauto reguliavimo mygtukas, avarinis raktas ir žibintai, pritaikyti optiniam CCD objektyvui, naudojamas IC lustų taisymui „iPhone“ .

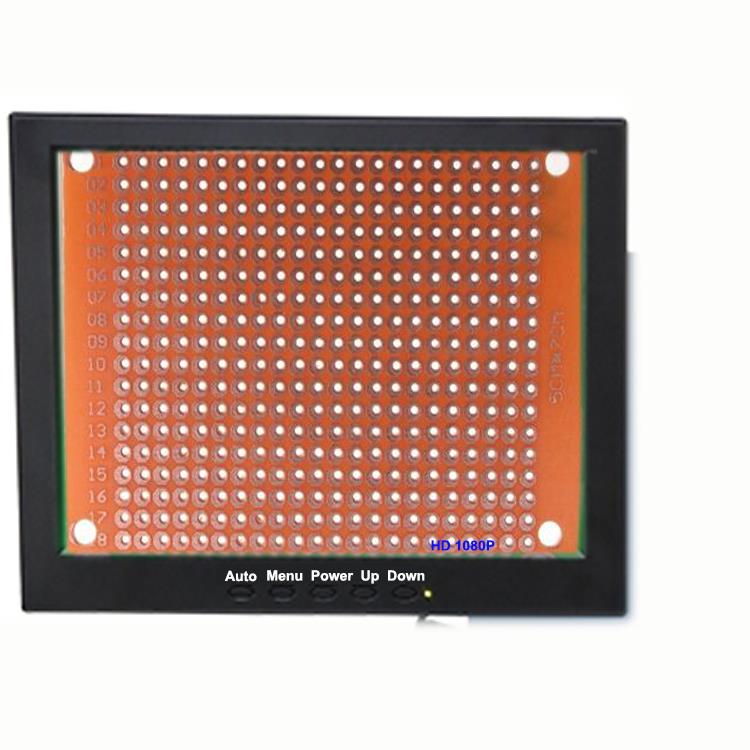

HD ekrano ekranas, 1080p 15 colių, priartinkite/išeinantį iki 200 kartų, todėl kiekvienas taškas aiškiai matomas .

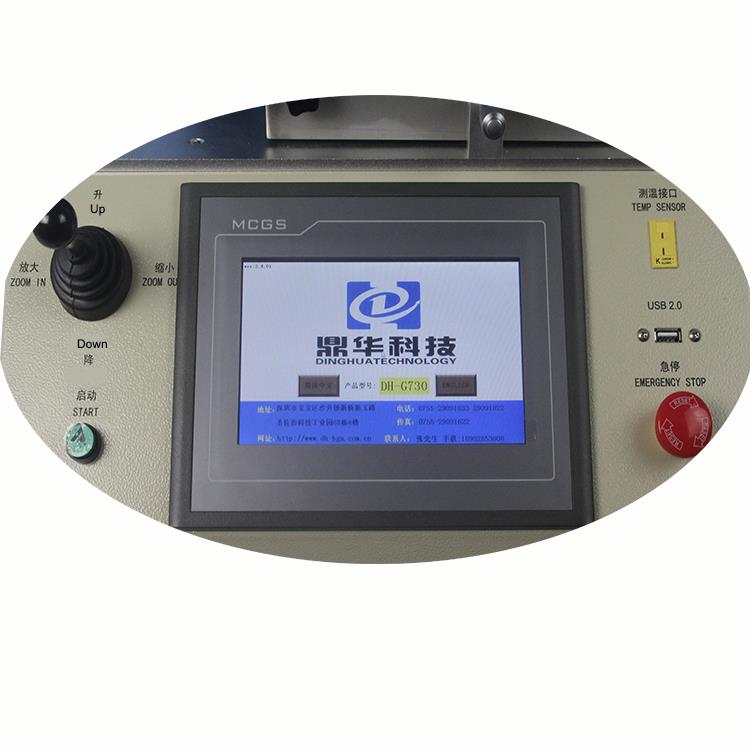

Lengva ir patogi operacijos sąsaja, kai rankinis, naudojant vairasvirtes, kad nustatytumėte visus parametrus, tada tiesiog spustelėkite „Pradėti“, kad pradėtumėte visą darbą .
| Bendra galia | 2500W |
| Viršutinis šildytuvas | 1200W |
| Apatinis šildytuvas | 1200W |
| Galia | AC110 ~ 240 V ± 10 ％ 50/60Hz |
| Operacijos režimai | Du režimai: rankinis ir automatinis . |
| HD jutiklinis ekranas, intelektualus žmogaus mašina, skaitmeninės sistemos nustatymas . | |
| Optinis CCD fotoaparato objektyvas | 90 laipsnių atidarytas/sulankstomas |
| Stebėkite ekraną | 1080P |
| Fotoaparato padidinimas | 1x - 220x |
| „Workbench“ patobulinimas: | ± 15 mm į priekį/atgal, ± 15 mm dešinėn/kairė, |
| Viršutinis mikrometras kampui reguliuojant | 60 ͦ |
| Praktikos tikslumas: | ± 0,01 mm |
| PCB padėtis | Intelektualus padėties nustatymas, PCB galima sureguliuoti x, y kryptimi, naudojant „5 taškų palaikymą“+ |
| V-Groov PCB BRACKET + Universal Firmtures . | |
| Apšvietimas | Taivanas vedė darbinę šviesą, bet kokį kampą reguliuojama |
| Temperatūros profilio saugojimas | 50, 000 grupės |
| Temperatūros kontrolė | K jutiklis, uždara kilpa, PLC valdymas |
| Tempo tikslumas | ± 1 laipsnis |
| PCB dydis | Visų rūšių mobiliųjų telefonų pagrindinės plokštės |
| BGA lustas | 1x 1 - 80 x80 mm |
| Minimalus lusto tarpas | 0,15 mm |
| Išorinis temperatūros jutiklis | 1 vnt |
| Matmenys | L500 × W460 × H640 mm |
| Grynasis svoris | 37 kg |
Savybės:
1.Įterptas pramoninis kompiuteris, skaitmeninės sistemos parametrai, dvi nepriklausomos šildymo zonos, „Panasonic CCD“ fotoaparatų sistema, HD jutiklinio ekrano pokalbio sąsaja, PLC valdymas, daugiafunkcinis integruotas valdymas, ergonominis dizainas, sulankstomas optinis objektyvas, pasirenkamas numeravimas, saugojimas ir pasirinktas temperatūros profiliai .
2.Du sistemos veikimo režimai: automatinis/vadovas .
- Automatinis režimas:Automatiškai kareiviai/desolders BGA su vienu mygtuku .
- Rankinis režimas:Rankiniu būdu perkelia viršutinę galvą aukštyn/žemyn iki litavimo/„Desolder BGA“, naudodamas vairasvirtes .
Abu režimai derinami su optiniu suderinimu ir lazerio padėtimi, kad būtų užbaigtas procesas .. Tuo tarpu įmontuotas vakuumas leidžia patogiai pasiimti BGA lustą .
3.Kelios funkcijos: „Greitas padėties nustatymas“, „Temperatūros laikymas“, „Slėgio jutiklis“, „Momentinės temperatūros analizė“, „Įspėjimas apie balą prieš šildymą“, „HD regos optinis išlyginimas“, „Aukšto tikslumo temperatūros valdymas, didelis remonto greitis, didelis stabilumas“ ir tt ETC .
4.Aukšto tikslumo k tipo termoelementų uždarojo ciklo kontrolė ir PID automatinė temperatūros kompensavimo sistema ., aprūpinta PLC, temperatūros moduliais ir intelektualiojo valdymo bloku, užtikrina temperatūros nuokrypį per ± 1 laipsnį .}, išorinio temperatūros matavimo jungtis leidžia temperatūros aptikimui ir realaus laiko analizei .}}}}}}}}}}}
5.Kilnojamasis universalus armatūra apsaugo nuo PCB pažeidimų periferiniams komponentams, tinkamus visų tipų PCB . taisyti
6.Didelės galios LED apšvietimas užtikrina tinkamą darbinį ryškumą . įvairių dydžių magnetinius purkštukus, pagamintus iš titano lydinio, lengva pakeisti ir montuoti, atsispirti deformacijai ir rūdims .
7.6–8 temperatūros segmentai gali būti nustatyti viršutiniam ir apačiam kaitinimui (iš viso iki 16 segmentų) . palaiko 50, 000 temperatūros kreivių, kurios gali būti sunumeruotos, modifikuotos ir pritaikytos skirtingoms BGA . kreivės analizei, nustatymui, nustatymui, nustatymui ir reguliavimui, taip pat yra prieinami per daugybę.
8.Įspėjimas apie balsą 5–10 sekundžių prieš šildymo pabaigą primena operatoriui, kad jis pasiimtų BGA lustą laiku . Po kaitinimo aušinimo ventiliatorius automatiškai suaktyvins ., kai temperatūra nukrenta iki kambario temperatūros (<45℃), the cooling system stops automatically to prevent heater aging.
CE sertifikuota . Dviguba apsauga: perkaitimas dėl apsaugos + avarinio sustabdymo funkcija .
