LGA perdirbimas
1. LGA yra Land Grid Array, kuris yra paketų technologijos tipas;2. Nereikia išlituoti jo mažo PCBa LGA; 3. Visa LGA bus automatiškai pašalinta naudojant specialų įrankį;4. Geriau apsaugokite LGA nuo įkaitimo.
Aprašymas

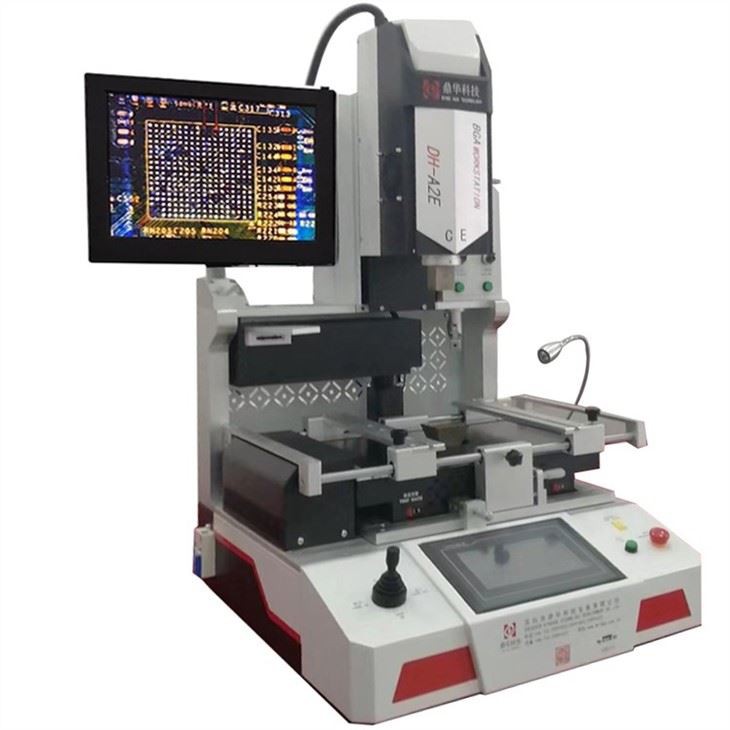

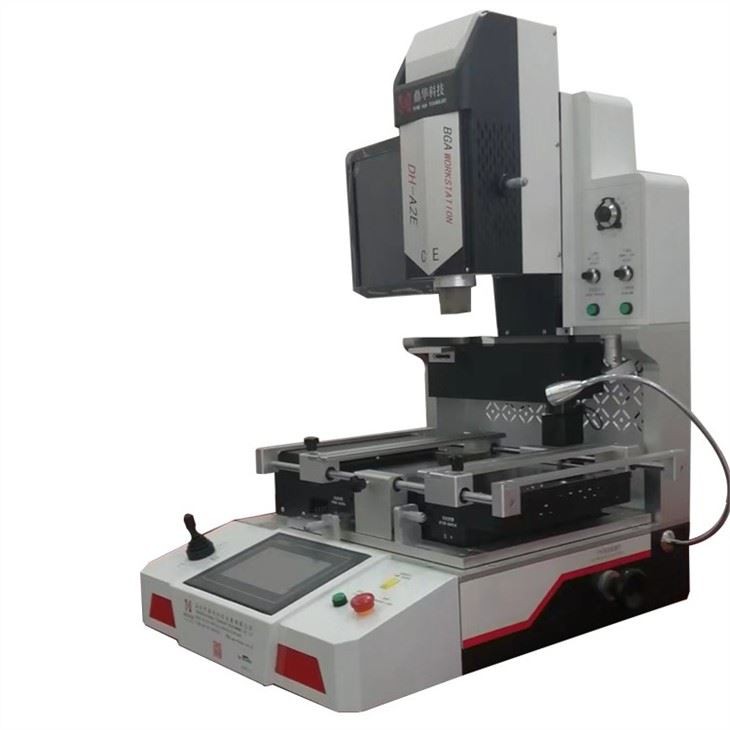

Visiškai automatinė LGA perdirbimo mašina su profesionaliu pistoletu ir purkštukais

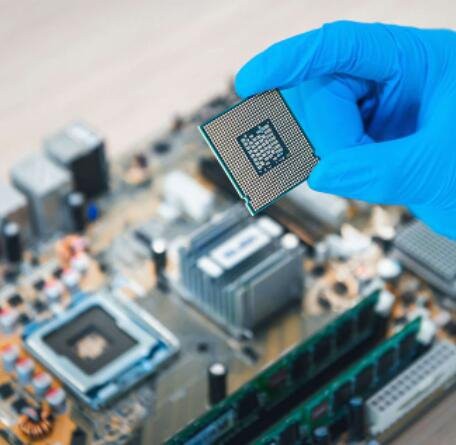

(Land Grid Array) Lustų paketas su labai dideliu kontaktų tankiu. LGA skiriasi nuo tradicinių lustų su išsikišusiais kaiščiais, kurie įkišti į lizdą. LGA lusto pakuotės apačioje yra plokščios pagalvėlės, liečiančios pagrindinės plokštės lizdo kontaktus.
Atsižvelgdami į specialią LGA struktūrą ir greitą pertvarkymą bei didelį remonto efektyvumą, teikiame individualų įvairių LGA lustų taisymo paslaugą.
LGA lusto pašalinimas
Pagrindinė informacija
|
Modelis |
DH-A2E |
|
Maitinimas |
110–220 V +/- 10% 50/60 Hz |
|
Nominali galia |
5000W |
|
Viršutinis šildymas |
Karštas oras, kurį galima reguliuoti |
|
Apatinis šildymas |
hibridinis PCBa ir lusto lygio šildymas |
|
Montavimas |
Optinis derinimas, matomos procedūros, tikslumas 0,01 mm |
|
PCB dydis |
10 * 10 ~ 450 * 500 mm |
|
Galimi traškučiai |
1 * 1 ~ 80 * 80 (daugiau nei 80 * 80 mm, neprivaloma) |
|
Automatikos lygis |
Aukšto lygio automatika |
|
LGA montavimas |
Automatiškai pasiimti ir pakeisti į pagrindinę plokštę |
|
Litavimo rutulys |
Švino arba be švino ir litavimo pasta (vartotojas pateikia) |
|
Maitinimo kištukas |
Kaip kliento reikalavimas |
|
Dažnis |
3 valandos darbo, 10 minučių poilsio |
|
Skiedrų tiektuvas |
Automatiškai nešioti lustą lituoti arba gauti ir grįžti atgal |
|
Purkštukai Džigai |
Tinkinti 20 * 20 ~ 100 * 120 mm (neprivaloma) Pritaikytas skirtingiems LGA paimtiems arba pakeistiems |
|
Matmenys |
600 * 700 * 850 mm |
|
Svoris |
70 kg |
LGA perdirbimo procedūros

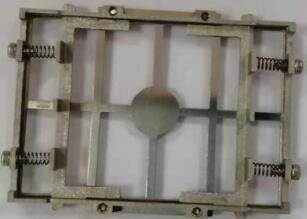

1. Paruoškite dėklą taip:
Jig pritaikymas pagal LGA struktūrą, plotį, ilgį ir aukštį ir kt
įsitikinkite, kad galima paimti visą LGA ir nepažeisti lusto vidinių komponentų.
2. Nuėmimas/išlitavimas
Išlitavus LGA, automatiškai buvo uždėtas visas LGA laikiklis
tos mašinos drožlių tiektuvas laukia valymo.
Skiedrų tiektuvas ir optinė CCD kamera veikia kartu, visada automatiškai
atidaryti ir uždaryti.
3. Naudojant atnaujintą lustą arba tiesiog visiškai naują lustą viduje.
Galite išvengti savaičių vėlavimo ir palyginti nemažos pinigų sumosnaudojant LGA perdirbimą. Kai delsimas atrodo neišvengiamas, gerai atliktasperdarymas leis jums laikytis kliento terminų. DH (Dinghua) turisėkmingai baigta patirtis daugeliui klientų, įvairausiš didžiųjų įmonių, pavyzdžiui, „Google“, „Teleplan“, „Huawei“, „Foxconn“ ir kt.į mažas parduotuves, pavyzdžiui, asmenines remonto dirbtuves, paskirtas garantinio aptarnavimo vietasir taip toliau, daugelis iš jų turėjo sudėtingus dokumentus, reikalingus užtikrinimuipatikimumui svarbiose pramonės šakose.
4. Matomas optinis CCD lygiavimo procesas
Sulygiavus (lustas bus visiškai įdėtas į tinkamą padėtįpagrindinėje plokštėje), lustas bus automatiškai perkeltaslituoti.
5. Automatiškai lituoti
Automatiškai pritvirtinama prie pagrindinės plokštės, automatiškai įkaistanaudojant karšto oro ir infraraudonųjų spindulių šildymą, net automatiškai atvėsinkitedarbų apdaila.
Kodėl naudoti DH (Dinghua) LGA perdirbimui?
Gaminami pažangūs litavimo būdai ir aukštos kvalifikacijos mašina,ir nuoseklus, pakartojamas ir, svarbiausia, patikimas LGA pertvarkymas, kurisbūtina sukurti unikalų dėklą ir trafaretus, užmaskuoti lentų litavimo juostą,
ir dažnai netnaujų trinkelių klijavimasprie PCB. Pasibaigus pertvarkymuilenta tiriama naudojant endoskopus ir rentgeno spindulius, siekiant užtikrinti, kadrk patikimumas ir vientisumas. Įmonės pasikliauja DH (Dinghua), kad tai atliktų
Ser-yda dėl mūsų įgūdžių ir dėmesio detalėms, kai renkame LGAnaudokite plokštes, kai komponentai nėra lengvai prieinami.
DH (Dinghua)turi didelę patirtį kuriant sprendimus, kaip patikimai perdaryti LGA
ir kita įranga, tokia kaip rentgeno inspektoriaus aparatas ir rentgeno spindulių skaičiavimo aparatas ir kt.
