BGA optinio išlygiavimo stotis

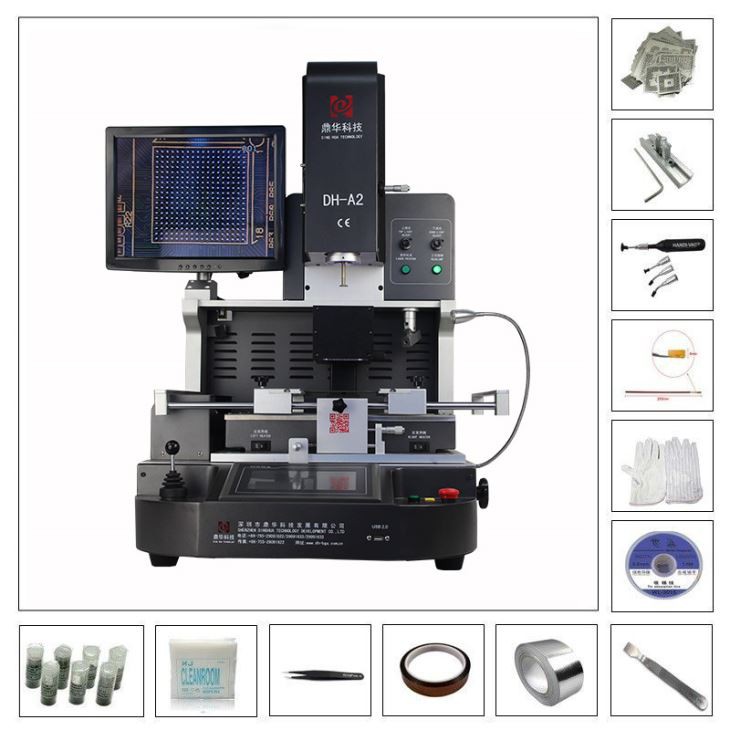

1. Dinghua DH-A2 automatinio optinio išlygiavimo BGA permušimo stotis
2. Tiesiogiai iš gamyklos
3. Didžiausias automatinio BGA perdirbimo stoties gamintojas Kinijoje
Aprašymas
Optinio išlygiavimo BGA reballing stotis yra specializuota įranga, naudojama taisyti arba atnaujinti
Ball Grid Array (BGA) lustai ant elektroninių plokščių. BGA lustai yra maži komponentai
lituojami ant plokštės ir dažnai sugenda dėl įvairių priežasčių, pvz., karščio, fizinio streso ir
išoriniai veiksniai, jei neturite profesionalios įrangos.
Optinio išlygiavimo BGA permušimo stotis leidžia tiksliai sulygiuoti BGA lustą perkamuolio metu.
Perdirbimas apima sugedusio BGA lusto pašalinimą iš plokštės, litavimo padėklų valymą ir litavimą
naują BGA lustą ant nuvalytų trinkelių. Perdengimo procesas yra labai svarbus, nes tam reikia ypatingo tikslumo
įsitikinkite, kad naujasis lustas yra tinkamai sulygiuotas ant plokštės.
1. Taikymas
Gali remontuoti kompiuterių, išmaniųjų telefonų, nešiojamųjų kompiuterių, MacBook loginių plokščių, skaitmeninių fotoaparatų, oro kondicionierių, televizorių ir
kita elektroninė įranga iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.
Įvairių rūšių lustų litavimas, perpylimas ir išlitavimas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED lustas.
3. Specifikacija
Optinio išlygiavimo BGA reballing stotis naudoja didelės raiškos kameras BGA trinkelių vaizdams užfiksuoti
ir naujas lustas. Tada sistema analizuoja vaizdus ir naudoja sudėtingus algoritmus, kad juos suderintų
komponentai tiksliai. Technikas gali matyti išlygiavimo peržiūrą realiuoju laiku ekrane ir atlikti koregavimus
kaip reikia.
| Galia | 5300w |
| Viršutinis šildytuvas | Karštas oras 1200w |
| Apatinis šildytuvas | Karštas oras 1200W. Infraraudonųjų spindulių 2700w |
| Maitinimas | AC220V±10% 50/60Hz |
| Matmenys | L530*P670*A790 mm |
| Padėties nustatymas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Maks. 450*490 mm, min 22*22 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGA lustas | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 70 kg |
4. Detalės
Optinio išlygiavimo BGA permušimo stotis pagerina rutulio perdavimo proceso efektyvumą ir kokybę. Tai taupo laiką
ir sumažina klaidų galimybę derinimo metu. Rezultatas – patikimas remonto arba atnaujinimo darbas, kuris atkuria
elektroninio įrenginio funkcionalumą.
5. Kodėl verta rinktis mūsų optinio išlygiavimo BGA reballing stotį?
6. Pažymėjimas
Siekdama pasiūlyti kokybiškus produktus, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD pirmoji išlaikė UL,
E-MARK, CCC, FCC ir CE ROHS sertifikatai. Tuo tarpu, siekiant pagerinti ir tobulinti kokybės sistemą, Dinghua praėjo
ISO, GMP, FCCA ir C-TPAT audito vietoje sertifikatai.
7. Pakavimas ir siuntimas
10. Naudojimo vadovas
