PCB perdirbimo stotis

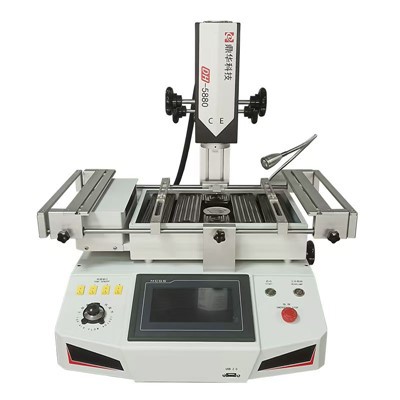

PCB perdirbimo stotis DH-5830 yra didelio našumo karšto oro perdirbimo stotis, dažniausiai naudojama nešiojamų kompiuterių, mobiliųjų telefonų, Xbox ir PCB pagrindinių plokščių taisymui. Jis tinka įvairių tipų lustų perdirbimui, įskaitant POP, SOP, QFN, BGA ir kt. Įrenginyje yra trys nepriklausomos šildymo zonos (du karšto oro šildytuvai ir viena infraraudonųjų spindulių šildymo zona), HD jutiklinis ekranas, vakuuminis rašiklis ir išorinis temperatūros jutiklis, užtikrinantis tikslų temperatūros valdymą ir patikimą remonto našumą.
Aprašymas
Produktų aprašymas
Kas yra PCB perdirbimo stotis?
PCB perdirbimo stotis yra specializuotas elektroninis taisymo įrankis, kuris tiksliai pašalina, pakeičia ir sulituoja rutulinio tinklelio masyvo (BGA) lustus ir kitus pažangius SMT komponentus spausdintinėse plokštėse (PCB). Štai kodėl tai būtina ir kaip tai veikia.
1. Problema, kurią ji išsprendžia: BGA lustai (randami nešiojamuosiuose kompiuteriuose, telefonuose, žaidimų konsolėse, pvz., Xbox, pagrindinėse plokštėse) turi daug litavimo kamuoliukų po kiekvienu lustu; jie nėra matomi arba nepasiekiami jokiam standartiniam litavimo įrankiui; tačiau norint juos taisyti ar pakeisti reikia tikslumo ir kontroliuojamos šilumos.
2. Pagrindinė funkcija:
A. Pašalinimas: jis tolygiai šildo lustą ir po juo esančią PCB sritį, kad ištirptų litavimo rutuliukai, nepažeisdami lusto ar PCB, o tada naudoja vakuuminį siurblį, kad ištrauktų lustą.
B. Pakeitimas: išvalius litavimo trinkeles, pridėjus naujo lydmetalio, BGA perdirbimo stotis gali teisingai įdėti lustą ir pakartotinai įkaitinti vietą, kad susidarytų litavimo jungtis (reflow).
3. Pagrindiniai komponentai ir gebėjimai:
Tikslus šilumos valdymas: naudojami karšto oro purkštukai, kad šiluma būtų nukreipta į lustą, ir dažnai naudojama infraraudonųjų spindulių išankstinio pašildymo zona, kad labai lėtai sušildytų visą PCB. Tai padeda išvengti deformacijų dėl didelių temperatūrų skirtumų ir padeda visam lydmetaliui ištirpti vienu metu.
Temperatūros profiliavimas: leidžia nustatyti ir realiuoju laiku rodyti konkretų skirtingų litavimo tipų ir komponentų temperatūros profilį.
Lygiavimas: dažnai apima lazerinį žymeklį, kad būtų galima puikiai sulygiuoti lustus dedant.
Vakuuminis paėmimo rašiklis: saugiai pakelti karštas drožles po išlitavimo.
Išplėstinis valdymas: Šiuolaikinės stotys (pvz., DH-5830) turi lietimui jautrius ekranus.
Šiluminis stebėjimas: gali būti išorinis temperatūros jutiklis, skirtas tiksliai matuoti PCB temperatūrą.
Gaminių specifikacija
|
Prekė
|
Parametras
|
|
Maitinimo šaltinis
|
AC220V±10％ 50Hz
|
|
Nominali galia
|
5500W
|
|
Aukščiausia galia
|
1200w
|
|
Apatinė galia
|
1200w
|
|
Infraraudonųjų spindulių galia
|
3000w
|
|
Viršutinė oro{0}}srauto rankenėlė
|
Viršutiniam karšto{0}}oro srauto reguliavimui (ypač labai mažoms / didelėms drožlėms)
|
|
Veikimo režimas
|
HD jutiklinis ekranas, skaitmeninės sistemos nustatymas
|
|
Temperatūros profilio saugykla
|
50 000 grupių
|
|
Temperatūros valdymas
|
K jutiklis + uždara kilpa
|
|
Viršutinio šildytuvo judėjimas
|
Į dešinę / į kairę, į priekį / atgal, sukite laisvai
|
|
Temperatūros tikslumas
|
±2 laipsniai
|
|
Padėties nustatymas
|
Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis naudojant "5 taškų atramą" + V-griovelio PCB laikiklį + universalius tvirtinimo elementus.
|
|
PCB dydis
|
Max 410×370 mm Min 22×22 mm
|
|
BGA lustas
|
2x2 - 80x80 mm
|
|
Minimalus atstumas tarp drožlių
|
0,15 mm
|
|
Išorinis temperatūros jutiklis
|
1vnt
|
|
Matmenys
|
570*610*570mm
|
|
Grynasis svoris
|
35 kg
|
Produktai Nuotraukos
Įmonės profilis
Shenzhen Dinghua Technology Development Co., LTD
Shenzhen Dinghua Technology Development Co., Ltd.yra nacionalinė aukštųjų{0}}technologijų įmonė, integruojantiTyrimai ir plėtra, gamyba, pardavimas ir aptarnavimas. Nuo 2010 m. esame atsidavę kūrimui ir gamybaiBGA perdirbimo stotysirrentgeno tikrinimo aparatai. Su38 patentaiir97 kokybės kontrolės procesai, užtikriname nuolatines produktų naujoves ir patikimą kokybę, visada neatsižvelgdami į pramonės plėtrą.
