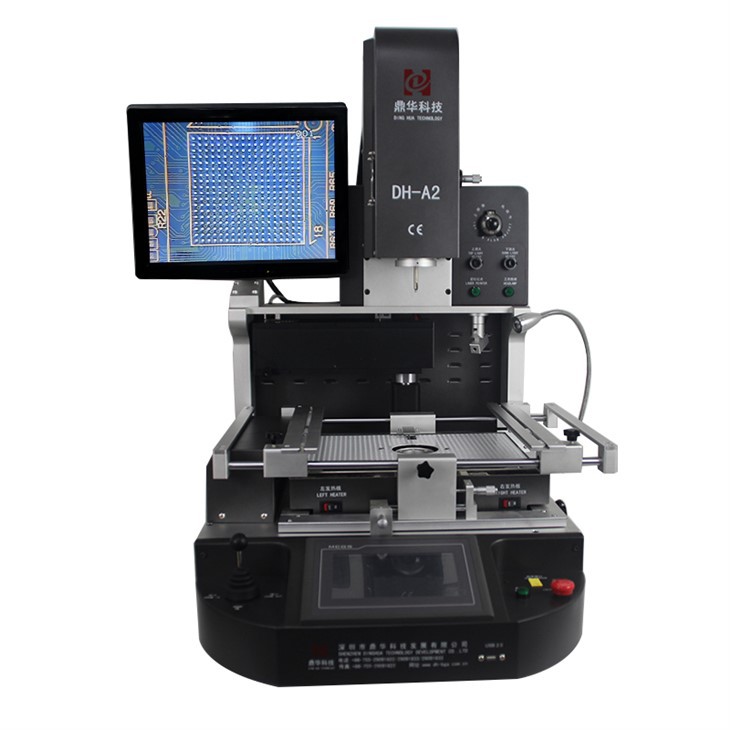

Telefono taisymas PS3 BGA perdirbimo stotis
◆ Išplėstinės funkcijos
① Viršutinis karšto oro srautas yra reguliuojamas, kad atitiktų bet kokių lustų poreikį.
② Išlitavimas, montavimas ir litavimas automatiškai.
③ Integruotas infraraudonųjų spindulių lazerio padėties nustatymas, padeda greitai nustatyti PCB padėtį.
④ Viršutinė šildymo galvutė ir tvirtinimo galvutė 2 viename.
⑤ Montavimo galvutė su įmontuotu slėgio tikrinimo įtaisu, kad apsaugotų PCB nuo suspaudimo.
⑥ Montavimo galvutėje įmontuotas vakuumas automatiškai paima BGA lustą, kai baigtas litavimas.
Aprašymas
Telefono taisymas PS3 BGA perdirbimo stotis
Savybių santrauka

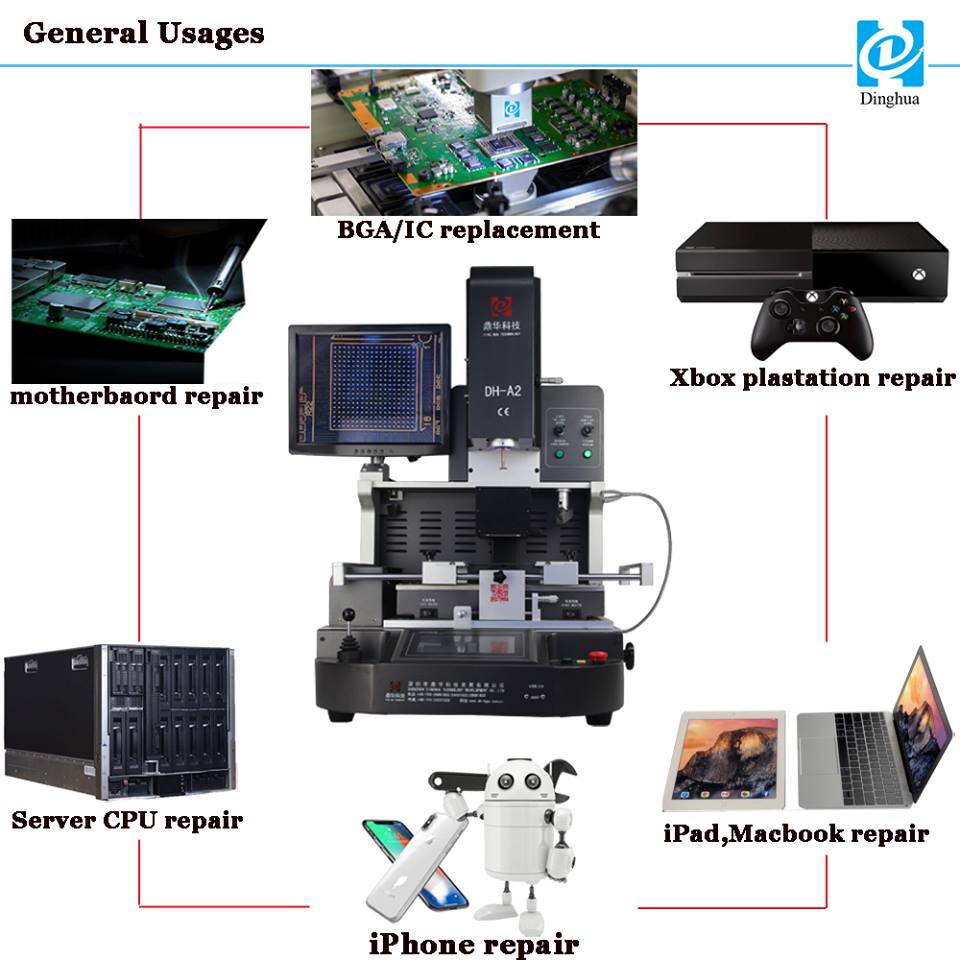

☞ Plačiai naudojamas lustų lygio taisymui nešiojamuosiuose kompiuteriuose, PS3, PS4, XBOX360, mobiliuosiuose telefonuose, kompiuteriuose, televizoriuose,
valdymo plokštės ir kt.
☞ Pakeiskite BGA, CCGA, QFN, CSP, LGA, SMD, LED ir kt.
☞ Automatinis išlitavimas, montavimas ir litavimas, automatinis lusto paėmimas baigus litavimą.
☞ HD CCD optinio išlygiavimo sistema, skirta tiksliai montuoti BGA ir komponentus.
☞ BGA montavimo tikslumas per 0,01 mm, sėkmingo remonto rodiklis 99,9 %.
☞ Lazerinis padėties nustatymas greitam BGA lusto ir pagrindinės plokštės padėties nustatymui.
☞ Aukščiausios saugos funkcijos su avarine apsauga.
☞ Patogus valdymas, daugiafunkcinė ergonomiška sistema.
|
Nr. |
Specifikacijos | Aprašymas |
|
1 |
Bendra galia |
5300w |
|
2 |
3 nepriklausomi šildytuvai |
Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w |
|
3 |
Įtampa |
AC220V±10％ 50/60Hz |
|
4 |
Elektrinės dalys |
7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu |
|
5 |
Temperatūros valdymas |
K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose. |
|
6 |
PCB padėties nustatymas |
V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna |
|
7 |
Taikomas PCB dydis |
Max 370x410mm Min 22x22mm |
|
8 |
Tinkamas BGA dydis |
2x2mm ~ 80x80mm |
|
9 |
Matmenys |
600 x 700 x 850 mm (L*P*A) |
|
10 |
Grynasis svoris |
70 kg |
Pakavimas ir pristatymas
Kai kurie žaidimų konsolės taisymo įgūdžiai:
-
Į ką reikėtų atkreipti dėmesį pirmą kartą taisant žaidimų konsolių gaminius? Jei pavyksta
taisydami žaidimų konsolės gaminius pirmą kartą, tai neabejotinai bus puikus padrąsinimas sau, todėl
turėtų pasirinkti gedimus, kuriuos būtų lengva taisyti, pavyzdžiui, visiškai tylius gedimus ir paprastas maitinimo grandines. Kai kuriems iš
gedimų, negalite laikinai jo liesti dėl gedimų, su kuriais sunku susidoroti.
2. Kokį elektrinį lituoklį turėčiau nusipirkti, kad išmokčiau taisyti pramogų mašiną? BGA perdirbimo stotis
yra reikalinga įranga profesionaliam technikai ar inžinieriui remontuojant.
3. Kaip praktikuoti suvirinimo būdus. Suvirinimo technika atrodo paprasta, tačiau iš tikrųjų suvirinti lydmetalį nėra lengva užduotis
sąnariai gerai. Tokia praktika turėtų būti atliekama žingsnis po žingsnio. Pirmiausia paimkite ploną suvytą vielą, supjaustykite ją į dešimt dalių ir lituokite
juos į ratą. Tada ištraukite vieną iš kelių gijų laidų, padalykite juos į dešimt dalių ir suvirinkite į apskritimą. Po to
Išlaikę litavimo laidų praktiką, pereikite prie komponentų ir grandinių plokščių litavimo.
4. Kodėl lituoklio antgalis nelimpa prie skardos? Kai lituoklis mirtinai sudega, jis negali prilipti prie alavo. Taip yra todėl
lituoklis ilgą laiką įjungiamas jo nenaudojant. Šiuo metu, atjungus litavimo maitinimą
lygintuvą, dilde nusausinkite lituoklio galą, kol jis taps vario spalvos, tada įjunkite lituoklį. Po litavimo
lygintuvas įkaitęs, ant jo užpilkite kanifolijos, o paskui lituokliu, kad lituoklis padengtų visą lituoklio galą ir
tada jis gali būti naudojamas.
5. Kokį multimetrą geriau pirkti? Multimetrą galima nusipirkti tik už dešimtis juanių, pavyzdžiui, multimetrą MF 78, kuris
turi 21 pavarą, tokią kaip kintamoji srovė, nuolatinė srovė, kintamoji įtampa, nuolatinė įtampa ir varža. Jame taip pat yra papildomas Keturių lygis
talpos, induktyvumo ir tranzistoriaus nuolatinės srovės parametrų diapazonai. Taip pat galite nusipirkti geresnį, kuris kainuoja daugiau nei 100 juanių, pvz
kaip MF47 multimetras, turintis 26 pavaras, tokias kaip nuolatinė srovė, kintamoji įtampa, nuolatinė įtampa ir varža, taip pat septyni nuolatinės srovės parametrai.
lygio, talpos, induktyvumo ir tranzistoriaus. Papildomas atskaitos diapazonas.
Pradedantiesiems nebūtina pirkti labai gero multimetro. Viena vertus, jis nebus naudojamas ir lengvai sugadinamas. Įjungta
kita vertus, pakanka paprasto multimetro. Skaitmeninio multimetro geriausia nepirkti.
