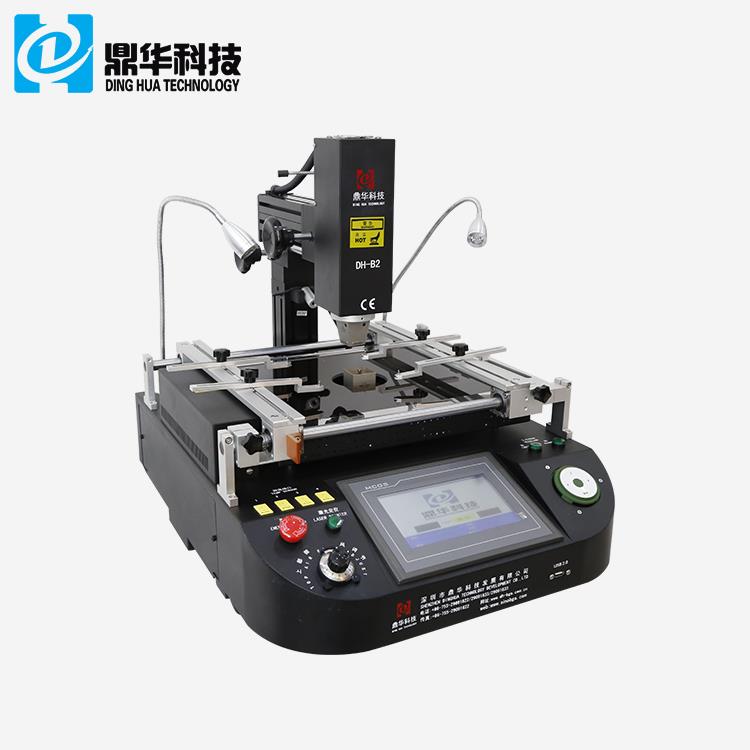

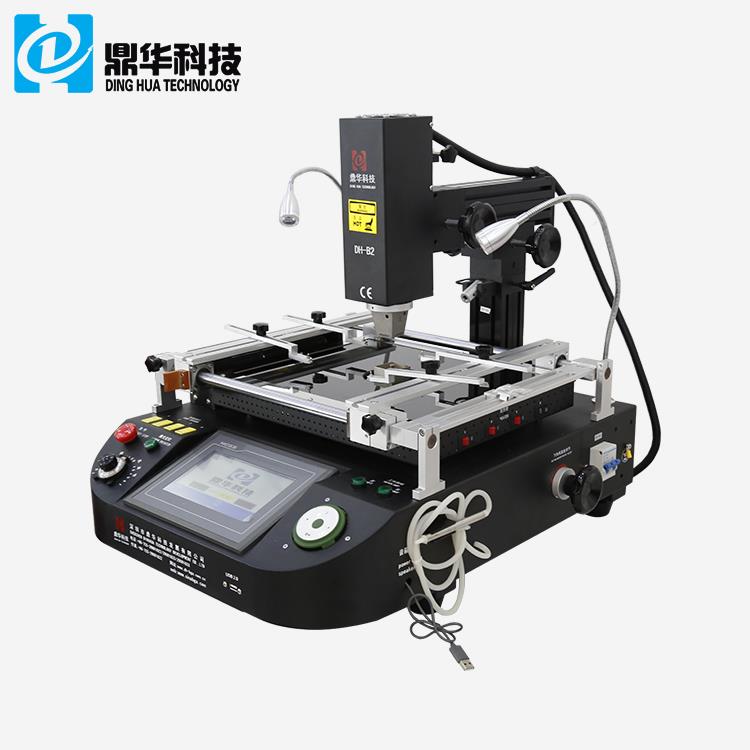

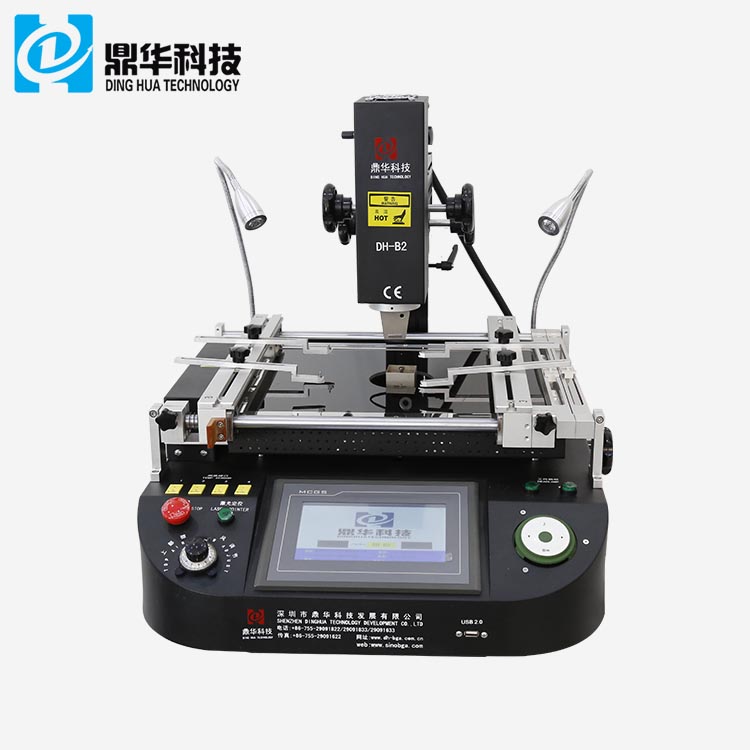

Jutiklinio ekrano išmanusis telefonas BGA perdirbimo stotis
1. Jutiklinio ekrano išmaniojo telefono BGA perdirbimo stoties DH-B2 gaminio aprašymas
Keturi išoriniai temperatūros jutikliai aptinka visą BGA temperatūrą tuo pačiu metu, Dinghua BGA Rework
Stotis DH-B2 leidžia stebėti temperatūrą ir tiksliai analizuoti temperatūros profilį realiuoju laiku.
2. Jutiklinio ekrano išmaniojo telefono BGA perdirbimo stoties DH-B2 gaminio specifikacija
DH-B2 specifikacijos | |
Bendra galia | 4800W |
Viršutinis šildytuvas | 800W |
Apatinis šildytuvas | 2-as 1200W, 3-as IR diodinis vamzdžio šildymas 2700W |
Galia | AC220V±10％ 50Hz |
Bluetooth muzika | Su „Bluetooth Musical“ funkcija, mobiliuoju telefonu arba atminties kortele prijungta prie muzikos, mėgaukitės darbu, mėgaukitės muzika. |
Apšvietimas | Taivano LED darbinis žibintas, reguliuojamas bet koks kampas. |
Operacijos režimas | HD jutiklinis ekranas, išmani pokalbio sąsaja, skaitmeninės sistemos nustatymas |
Sandėliavimas | 50 000 grupių |
Viršutinio šildytuvo judėjimas | Į dešinę / į kairę, į priekį / atgal, sukite laisvai. |
Padėties nustatymas | Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų palaikymu" + V-groov PCB kronšteinas + universalūs šviestuvai. |
Temperatūros kontrolė | K jutiklis, uždara kilpa |
Temperatūros tikslumas | ±2 laipsniai |
PCB dydis | Max 500×400 mm Min 20×20 mm |
BGA lustas | 2x2 mm - 80x80 mm |
Minimalus atstumas tarp drožlių | 0.15 mm |
Išorinis temperatūros jutiklis | 4 vnt |
Matmenys | 650 * 700 * 650 mm |
Grynas svoris | 48 kg |

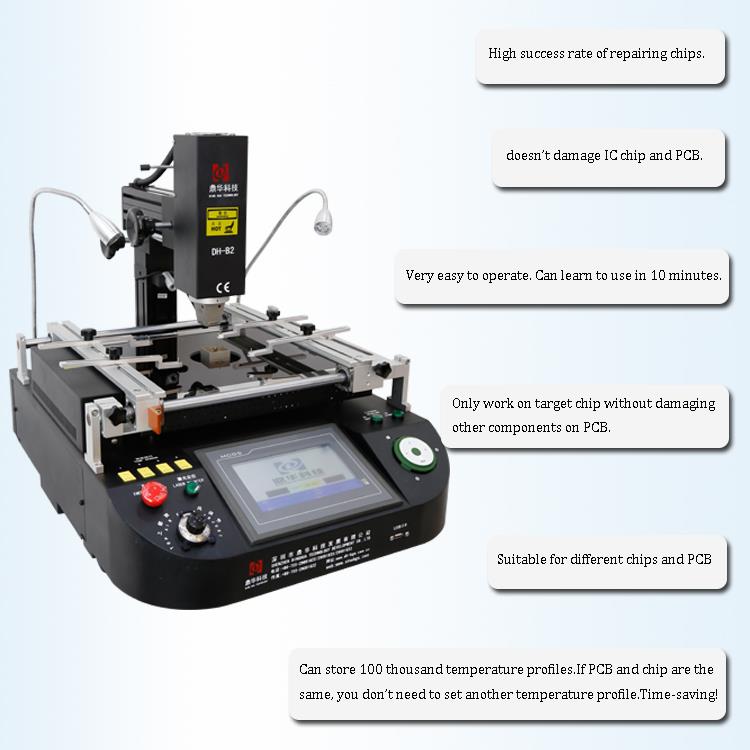

3. Jutiklinio ekrano išmaniojo telefono BGA perdirbimo stoties DH-B2 produkto pranašumai

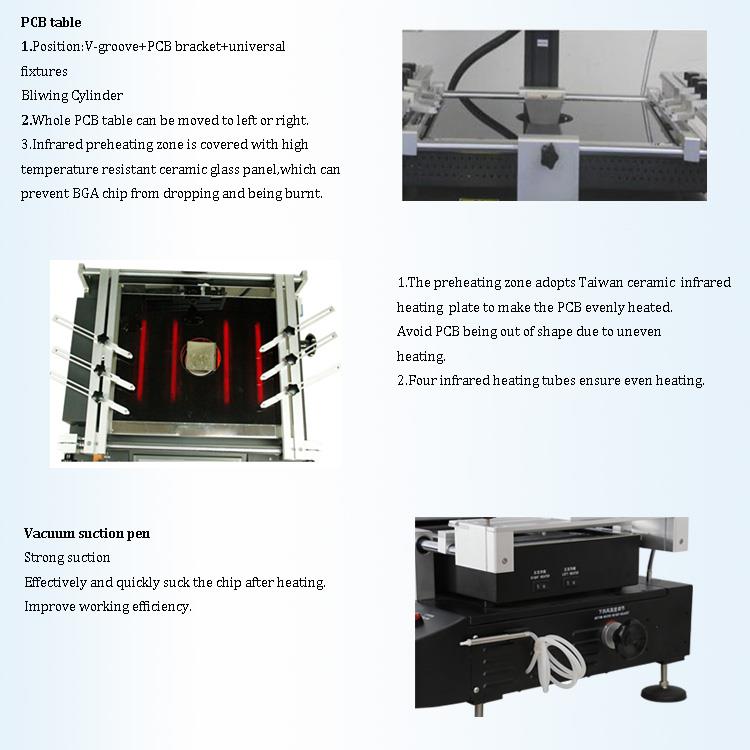

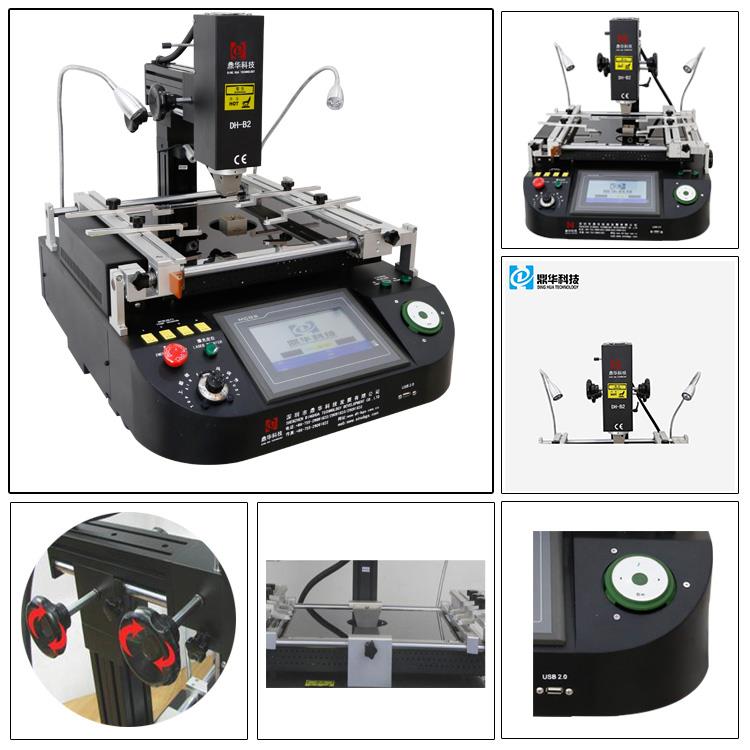

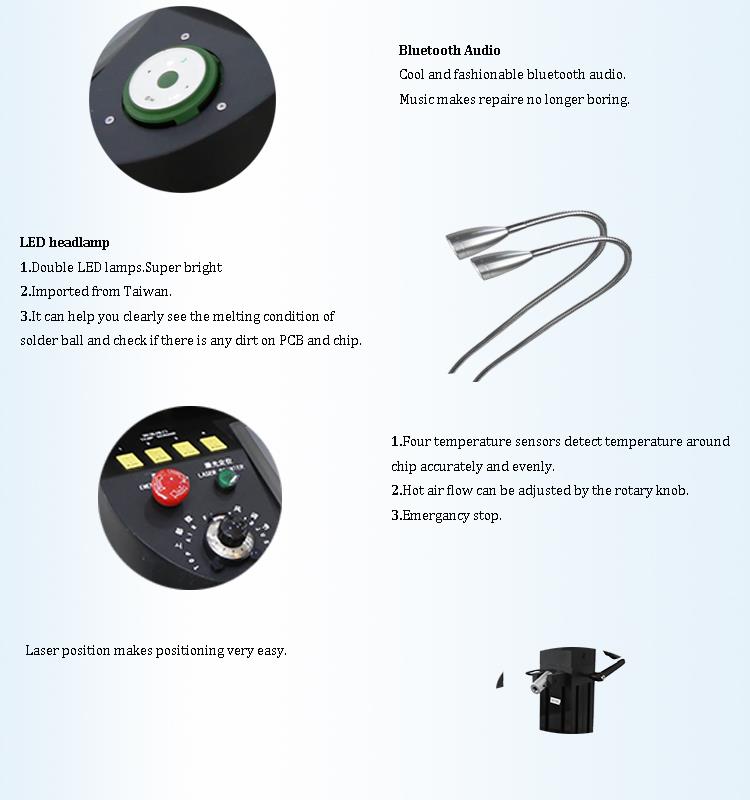

4. Išmaniojo telefono jutiklinio ekrano BGA perdirbimo stoties DH-B2 produkto informacija
1. „Bluetooth“ garsas
Puikus ir madingas „Bluetooth“ garsas.
Muzika daro remontą nebenuobodu.
2. Keturi infraraudonųjų spindulių šildymo vamzdeliai užtikrina tolygų šildymą.
3. Keturi temperatūros jutikliai tiksliai ir tolygiai nustato temperatūrą aplink lustą.
4. Karšto oro srautą galima reguliuoti sukamąja rankenėle.
5. Avarinis sustojimas.
6. Lazerio padėtis labai palengvina padėties nustatymą.
5. Kodėl verta rinktis jutiklinio ekrano išmanųjį telefoną BGA perdirbimo stotelė DH-B2
1). Su skirtingo dydžio purkštukais, kuriuos lengva pakeisti ir naudoti, galima pritaikyti.
2). Spalvingi mygtukai anglų ir kinų kalbomis, lengvai atpažįstami ir naudojami.
3). CE sertifikatas, automatinis išjungimo apsaugos įtaisas įvykus avarijai.
4). Jokio netikro suvirinimo ar netikro suvirinimo.
5). Stiprus termometro pojūtis, temperatūros matavimas tikslesnis.
6. Jutiklinio ekrano išmaniojo telefono BGA perdirbimo stotelė DH-B2 pakavimas, pristatymas

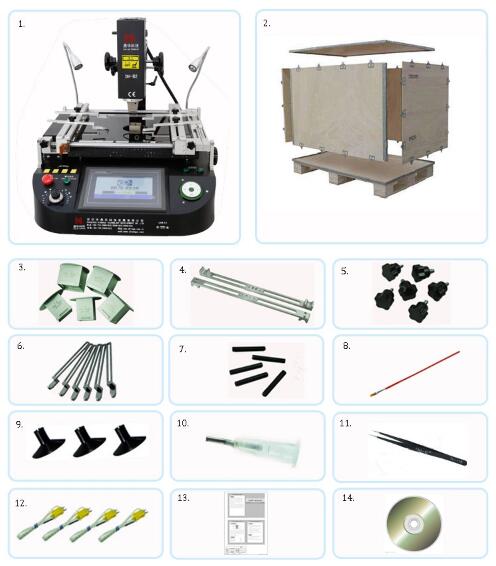

Pakavimo sąrašas | |
Mašina | 1 komplektas |
Viršutinis antgalis | 3 vnt (31 * 31 mm, 38 * 38 mm, 41 * 41 mm) |
Apatinis antgalis | 2 vnt (34 * 34 mm, 55 * 55 mm) |
Spindulys | 2 vnt |
Slyvų gumbelis | 6 vnt |
Universalus tvirtinimas | 6 vnt |
Atraminis varžtas | 5 vnt |
Šepetėlio rašiklis | 1 vnt |
Vakuuminis puodelis | 3 vnt |
Vakuuminė adata | 1 vnt |
Pincetas | 1 vnt |
Temperatūros jutiklio laidas | 4 vnt |
Profesionali instrukcijų knyga | 1 vnt |
Mokymo CD | 1 vnt |
8.Susijusios žinios apie BGA
Visas BGA pertvarkymas turi atitikti pagrindinį principą. BGA paketo parodymų skaičius ir
BGA padas prie terminio ciklo turi būti sumažintas, o didėjant terminių ciklų skaičiui, tikimybė
padidėja šiluminės trinkelės, litavimo kaukės ir paties BGA paketo pažeidimai. Dabartinė būklė
BGA technologija Ši technika patraukli dėl didelio įvesties/išvadų skaičiaus. Dėl didelės rentgeno apžiūros kainos
įranga, žmonės dažnai kaltina BGA patikrinimo būtinybe. Ši technologija turi pranašumą
nereikia tikrinti, o išdėstymo technologija buvo sukurta nuo nepriklausomos įrangos iki mechaninės
įranga. Spausdinimo ir perpylimo kreives galima lengvai nubrėžti. Tačiau kai komponentas pašalinamas po pakartotinio
komponento perkėlimas, litavimo rutuliukų pridėjimas prie komponento dažniausiai nepatenkina vartotojo poreikių.
