5 ašių sraigtinio fiksavimo mašina
Aukščiausia kokybė, stabilus veikimas, ekonomiška{0}}5 ašių sraigtinio fiksavimo mašina. Tiekė 9 metus profesionali Kinijos automatinių mašinų projektuotoja ir gamintoja Shenzhen Dinghua Innovation Automation Co., Ltd.
Aprašymas

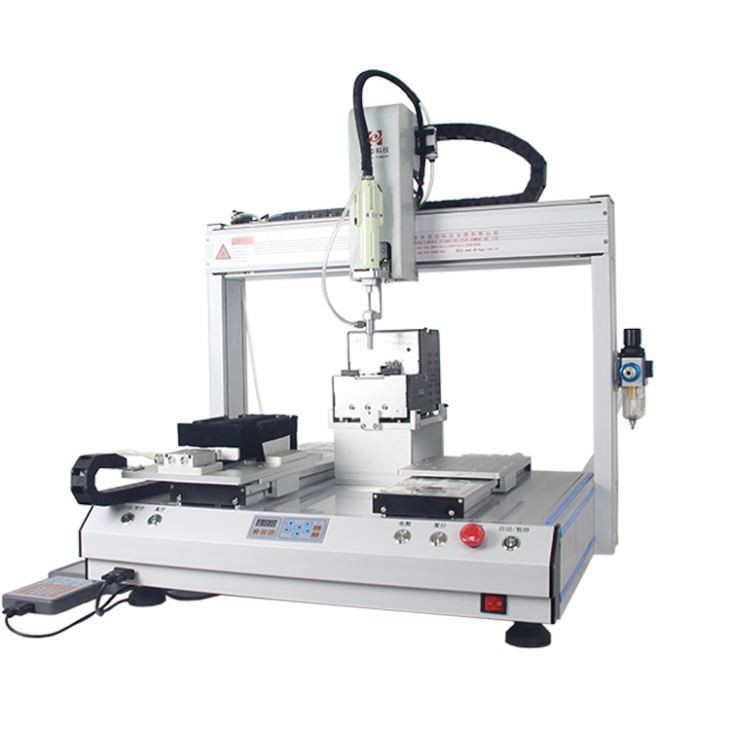

Kas yra 5 ašių sraigtinio fiksavimo mašina?
5 ašių sraigtinio fiksavimo mašina yra automatizuota tvirtinimo sistema, skirta pagerinti varžtų surinkimo efektyvumą ir nuoseklumą. Sujungus kelių-ašių judesių valdymą su išmaniąja varžtų padavimo technologija, mašina automatiškai parenka, nustato ir tvirtina varžtus pagal iš anksto-užprogramuotas koordinates.
Palyginti su rankiniu surinkimu, sistema žymiai padidina našumą, pagerina tvirtinimo tikslumą ir sumažina darbo sąnaudas.
5 ašių varžtų fiksavimo mašinos pristatymas
- Sutaupykite išlaidų: vienas darbuotojas gali valdyti mašiną, kad pasiektų 4–5 rankų darbo greitį.
- Padidinkite efektyvumą: 0,5–1,2 s norint užrakinti vieną varžtą, tereikia produktus atnešti rankomis.
- Didelis našumas: pakartotinis 0,01 mm tikslumas, įspėjimai apie netinkamą varžtą, atsilaisvinusius sriegius, praleistus varžtus.
- Platus pritaikymo spektras: tinka M1.0-M6.0.
- Pritaikyta parinktis: galima pritaikyti mašiną pagal kliento gaminius ir varžtus.
25 ašių varžto fiksavimo mašinos parametrai
| Modelis | DH-300X | DH-400X | |
| Ašies numeris | 5 ašių sinchroninis valdiklis | ||
| Sekimo diapazonas | X ašis | 500 mm | 500 mm |
| Y ašis | 300 mm | 400 mm | |
| Z ašis | 100 mm | 100 mm | |
| Maksimalus greitis | XY ašis | 800 mm/sek | |
| Z ašis | 450 mm/sek | ||
| Pakartokite Tikslumas | X,Y ašis | 土 0,02 mm | |
| Z ašis | 土 0,02 mm | ||
| Maksimalus armatūros dydis | 300* 240 mm (X,Y) | 400 * 240 mm (X, Y) | |
| profiliai | 999 | ||
| Maksimali apkrova | 10 kg | ||
| Įėjimo įtampa | AC110V/220V | ||
| Galia | 450W | ||
| Korpuso Medžiaga | Aliuminio lydinys | ||
| Tiektuvo prekės ženklas | Zeda | ||
| Variklio vairuotojo prekės ženklas | HIOS / KIL EWS (pasirinktinai pagal jūsų poreikį) | ||
| Sucker prekės ženklas | Dinghua pritaikyta | ||
| Atsuktuvas | Dinghua pritaikyta | ||
| Taikomas varžto dydis | Mažesnis nei M6 | ||
| Mašinos dydis | L680*W700*H780mm | ||
| GEDIMŲ NUSTATYMAS | NETINKAMAS |
Taip |
|
| LAISVI SIŪLIAI | Taip | ||
| PRALAUSTI VARŽTAI | Taip | ||
| NUMATYTOJI | SIGNALAS, ATKRE{0}}UŽRAKINAMAS, PRALEIDIMAS | ||
| PRIVALUMAI | IŠLAIDŲ TAUPYMAS | Vienas asmuo gali dirbti 2 ar daugiau mašinos, kad sutaupytumėte darbo sąnaudas |
|
| KOKYBĖS UŽTIKRINIMAS | taip Tikslus sukimas, patogus reguliavimas garantuoti prisukimo kokybę |
||
| DIDELIS PAJĖGUMAS | Greitas siuvimo greitis, siekiant padidinti gamybos pajėgumus? | ||
5 ašių varžtų fiksavimo mašinos savybės
1. Išmanioji gedimų aptikimo sistema
Įrenginyje įdiegta išmani stebėjimo sistema, kuri automatiškai nustato netinkamą varžtų padėtį, trūkstamus varžtus ir atsilaisvinusius sriegius. Signalai realiuoju laiku-padeda išvengti surinkimo klaidų ir pagerinti produkto kokybę.
2. Universalus tvirtinimo suderinamumas
Universali tvirtinimo konstrukcija palaiko daugybę varžtų tipų ir gaminių konfigūracijų, todėl sutrumpėja armatūros keitimo laikas ir pagerinamas gamybos lankstumas.
3. Gaminio apsaugos dizainas
Spyruoklinis{0}}spyruoklinis tvirtinimo mechanizmas padeda apsaugoti gaminius nuo deformacijos ar pažeidimo tvirtinimo varžtais metu ir užtikrina pastovią surinkimo kokybę.
4. Lengvas koordinačių kalibravimas
Vieno{0}}taško kalibravimas leidžia operatoriams minimaliomis pastangomis tiksliai nustatyti varžtų padėtį. Sukalibravus kiekvieną padėtį, tvirtinimo galvutė automatiškai juda į kitą užprogramuotą tašką, pagerindama nustatymo efektyvumą.
5. Lankstūs klaidų valdymo režimai
Sistema siūlo kelias gedimų{0}}valdymo parinktis, įskaitant automatinį pakartotinį-užrakinimą, pakartotinius tvirtinimo bandymus ir praleidimo režimą. Vartotojai gali konfigūruoti atitinkamą atsaką pagal gamybos reikalavimus.
6. -Naudotojui patogus programavimas
Programavimas gali būti baigtas naudojant tiesioginę koordinačių įvestį arba mokymo pakabuką. Tokios funkcijos kaip įterpimas, ištrynimas, kopijavimas, įklijavimas, perkėlimas, masyvo programavimas ir taškų kalibravimas supaprastina programos kūrimą ir gaminio keitimą.
7. Stabili PLC valdymo sistema
Mašina valdoma patikima PLC sistema ir pritaikyta tvirtinimo programine įranga. Automatinio atstatymo funkcijos padeda užtikrinti stabilų veikimą, tikslią padėties nustatymą ir nuoseklų tvirtinimo veikimą nuolatinės gamybos metu.
Išsami informacija apie 5 ašių varžto fiksavimo mašiną
1. Išmokykite pakabuką lengvai derinti, valdyti ir paprastai programuoti.

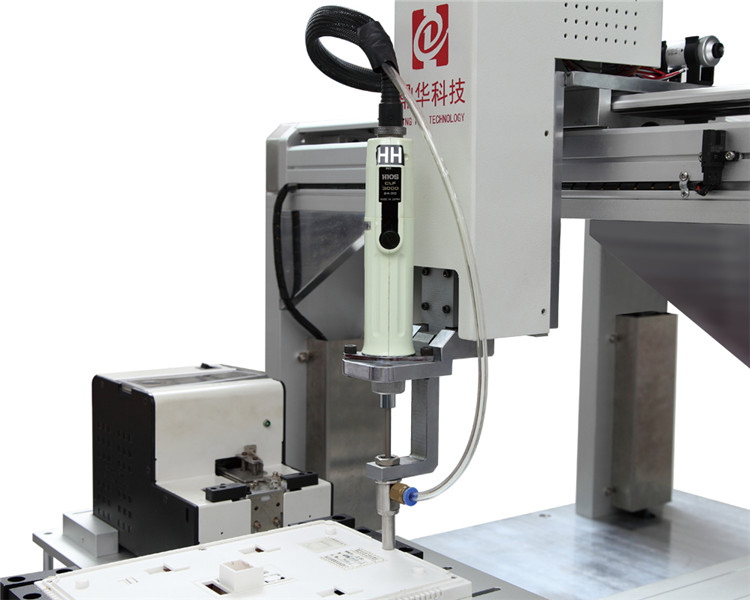

2. Hios/Kilew atsuktuvas, lengvai keičiamas, patogus reguliavimas ir aukšta kokybė užtikrina prisukimo tikslumą.

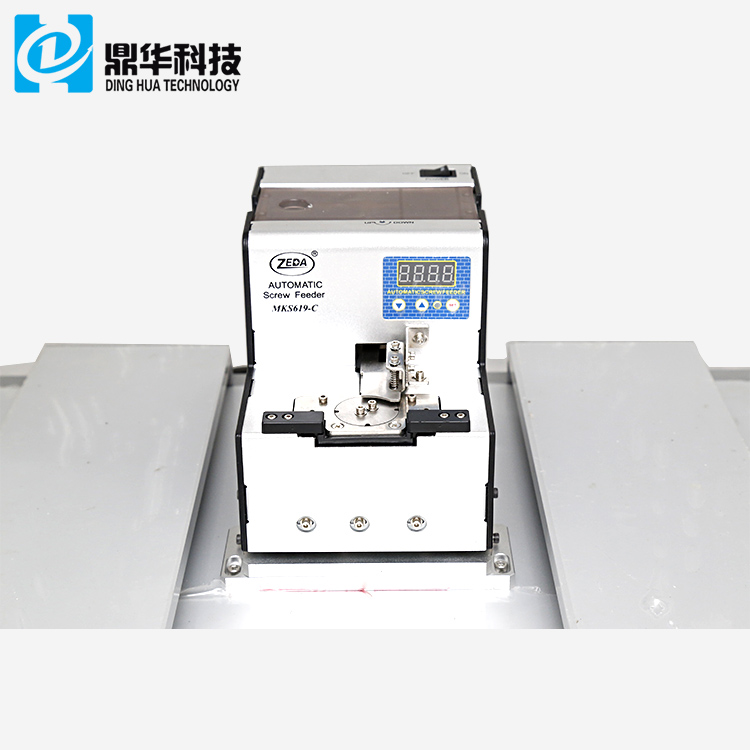

3. Siurbimo tiektuvas, didelis efektyvumas ir mažas gedimas.
Kaip veikia 5 ašių sraigtinė fiksavimo mašina?
Mašina automatiškai tiekia varžtus per sraigtinį tiektuvą ir tiekia juos į tvirtinimo galvutę. Servo-judesio sistema nustato atsuktuvo padėtį pagal užprogramuotas koordinates. Kai varžtas pasiekia tikslinę vietą, sistema pritaiko iš anksto nustatytą sukimo momentą ir automatiškai užbaigia tvirtinimo procesą.
Šis procesas sumažina rankinį įsikišimą ir užtikrina pastovią tvirtinimo kokybę visose gamybos partijose.
Programos
Mašina tinka:
- Buitinės elektronikos surinkimas
- Mobiliųjų telefonų priedai
- Maitinimo šaltiniai
- Išmanieji namų įrenginiai
- Medicininė įranga
- Automobilių elektroniniai komponentai
- Ryšio įrenginiai
- Pramonės kontrolės produktai
- Buitinė technika
