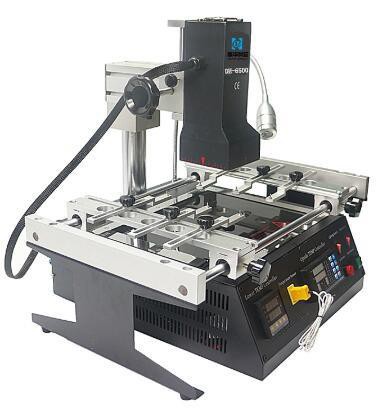

Infraraudonųjų spindulių Bga perdirbimo stoties kaina Indijoje
IR6500 BGA perdirbimo stotis, dar vadinama DH-A01R, kuri yra pigiausias ir praktiškas modelis, turi viršutinę infraraudonųjų spindulių šildymo zoną, infraraudonųjų spindulių pakaitinimo zoną didelės pagrindinės plokštės šildymui, mobiliojo telefono, kompiuterio ir kitos elektronikos pritaikymą.
Aprašymas

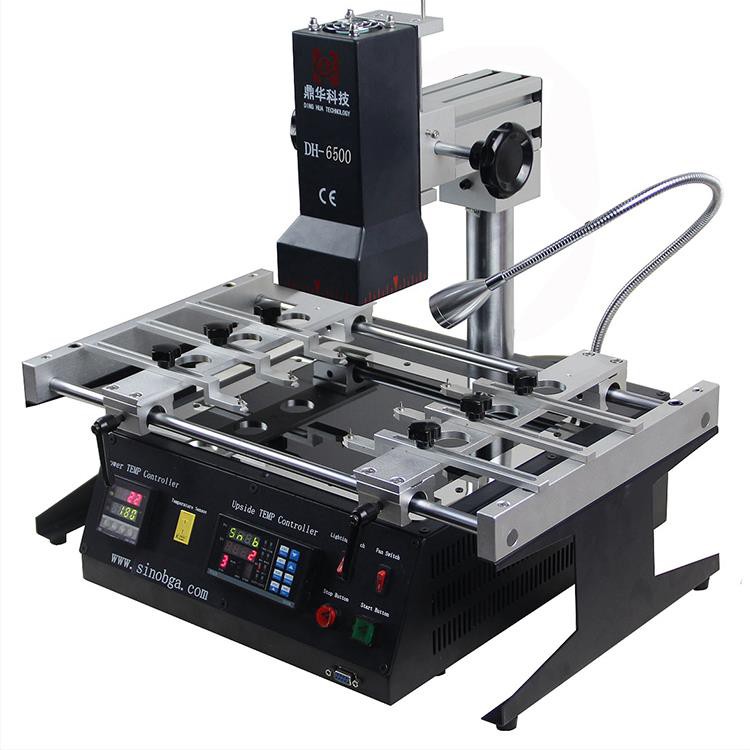

DH-6500 INFRAUDONŲJŲ BGA perdarymo stotis
Infraraudonųjų spindulių BGA perdirbimo stotis yra specializuotas prietaisas, naudojamas elektronikos pramonėje spausdintinių plokščių (PCB) rutulinio tinklelio masyvo (BGA) komponentams taisyti arba perdirbti. BGA yra paviršinio montavimo pakuotės, naudojamos integriniams grandynams, kai jungtys atliekamos per litavimo rutulius, esančius apatinėje komponento pusėje.
DH{0}} universalus infraraudonųjų spindulių remonto kompleksas su skaitmeniniais temperatūros reguliatoriais ir keraminiais šildytuvais, skirta „Xbox“,
PS3 BGA lustai, nešiojami kompiuteriai, vnt ir t.t.remontuotas.
DH-6500 skiriasi kairėje, dešinėje ir gale

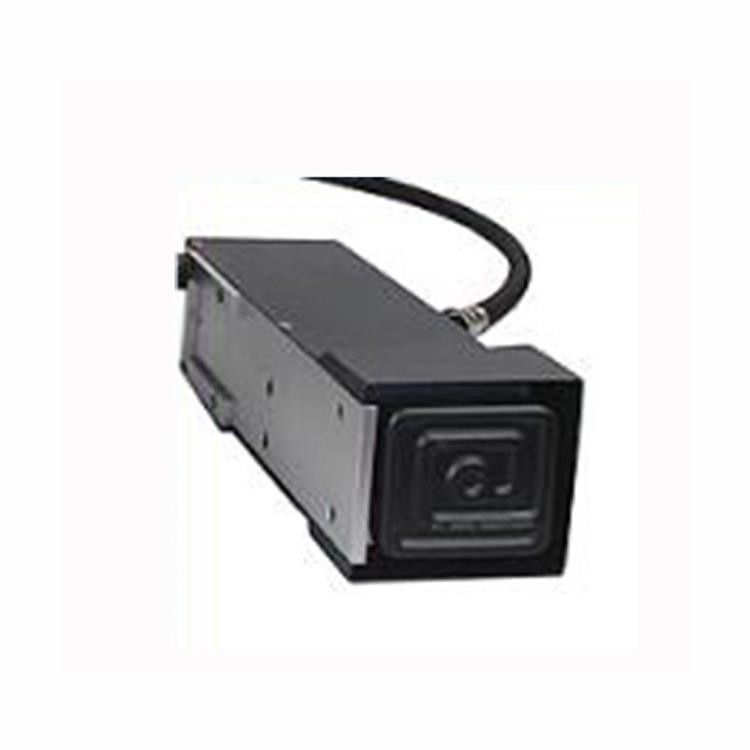

Viršutinis IR keraminis šildymas, bangos ilgis 2 ~ 8 um, šildymo plotas yra iki 80 * 80 mm, taikymas Xbox,
žaidimų konsolės pagrindinės plokštės ir kitų lustų lygio taisymas.
Universalūs tvirtinimo elementai, 6 vienetai su maža įpjova ir plonu ir paaukštintu kaiščiu, kuriuos galima naudoti
netaisyklingos pagrindinės plokštės tvirtinamos ant darbo stalo, PCB dydis gali būti iki 300*360mm.
Apatinė pakaitinimo zona, padengta anti-aukštos temperatūros stiklo skydu, jos šildymo plotas yra 200 * 240 mm,
Jame galima naudoti daugumą pagrindinių plokščių.
2 temperatūros reguliatoriai mašinų laiko ir temperatūros nustatymui, yra 4 temperatūros zonos
galima nustatyti kiekvienam temperatūros profiliui ir galima išsaugoti 10 temperatūros profilių grupių.
Infraraudonųjų spindulių BGA perdirbimo stoties parametrai:
| Maitinimas | 110–250 V +/-10% 50/60 Hz |
| Galia | 2500W |
| Šildymo zonos | 2 IR |
| Galima PCB | 300 * 360mm |
| Komponentų dydis | 2 * 2 ~ 78 * 78 mm |
| Grynasis svoris | 16 kg |
IR BGA perdirbimo stoties FQA
Kl.: Ar galima taisyti mobilųjį telefoną?
A: Taip, gali.
Kl .: Kiek kainuoja 10 rinkinių?
A: For a better price, please email us: john@dh-kd.com
Kl .: Ar norėtumėte priimti OĮG?
A: Taip, praneškite mums, kiek jums gali prireikti?
Kl .: Ar galiu pirkti tiesiai iš jūsų šalies?
A: Taip, mes galime išsiųsti jį iki jūsų durų greituoju transportu.
Kai kurie įgūdžiai apie IR BGA perdirbimo stotį
Žinios prieš operaciją:
Temperatūros kilimo greitis bešvinėje pakaitinimo zonoje paprastai reguliuojamas 1,2–5 laipsniais/s (sekundėmis). Įkaitinimo zonoje temperatūra paprastai yra mažesnė nei 160 laipsnių, o izoliacijos zonoje – 160–190 laipsnių. Didžiausia temperatūra paprastai kontroliuojama 235–245 laipsnių, o temperatūra palaikoma 10–45 sekundes. Laikas nuo temperatūros pakilimo iki didžiausios temperatūros yra apie 1,5–2 minutes.
Švino lydmetalio lydymosi temperatūra yra 183 laipsnių, o bešvinės litavimo pastos lydymosi temperatūra yra 217 laipsnių. Kai temperatūra pasiekia 183 laipsnius, švino turinti lydmetalio pasta pradeda tirpti. Dėl savo cheminių savybių tikroji litavimo granulių lydymosi temperatūra yra aukštesnė nei litavimo pastos.
Bendrosios žinios apie mašiną:
1,Plačiai naudojamas:Viršutinė pusė atvira + apatinė tamsi infraraudonųjų spindulių.
2,Trys temperatūros zonų modeliai:Karštas oras + spinduliuojanti šiluma + silpna tamsi infraraudonųjų spindulių šviesa.
3,Visiškai raudona išvaizda:Viršutinė infraraudonoji + apatinė tamsi infraraudonoji. Pagrindiniai punktai: šildymo būdai ir temperatūros grafikai skiriasi priklausomai nuo gaminio tipo. Šilumos įvedimas yra toks:
Šildymas karštu oru:Naudojamas oro šilumos perdavimo principas, siūlantis didelio tikslumo, valdomą šildymą. Reguliuojant oro kiekį ir vėjo greitį pasiekiamas vienodas ir valdomas šildymas. Suvirinimo metu šiluma perduodama iš BGA lusto korpuso, todėl susidaro temperatūros skirtumas tarp litavimo granulių ir karšto oro išleidimo angos. Temperatūros reikalavimai gali skirtis priklausomai nuo atskirų gamintojų, o šiame dokumente pateikti duomenys taikomi visiems Dinghua Technology modeliams. Į šiuos veiksnius reikia atsižvelgti nustatant, o litavimo rutuliukų veikimas turi būti suprantamas ir atitinkamai sukonfigūruotas.
Norint diferencijuoti temperatūros sekcijas (konkrečius nustatymus žr. gamintojo techninėse instrukcijose), pirmiausia svarbu sureguliuoti aukščiausios temperatūros sekciją. Nustatykite didžiausios temperatūros vertę (235 laipsniai bešvinei medžiagai, 220 laipsnių švino medžiagai) ir paleiskite BGA remonto stotį bandomajam šildymui. Kaitinant, stebėkite visą procesą, ypač jei naujos plokštės temperatūros tolerancija nežinoma. Kai temperatūra viršija 200 laipsnių, patikrinkite litavimo rutulio lydymosi procesą pleistre šalia BGA. Pincetu palieskite pleistrą; jei juda, temperatūros pakanka. Kai BGA lustas pradeda skęsti, užrašykite įrenginyje arba jutikliniame ekrane rodomą temperatūrą ir veikimo laiką. Ideali temperatūra turi būti palaikoma 10–20 sekundžių pasiekus lydymosi temperatūrą.
Apatinė eilutė:Susidarius BGA, litavimo rutuliai pradės atsiskirti, kai kelias sekundes pasieks aukščiausią temperatūrą. Tik aukščiausios temperatūros kreivės segmente turi būti nustatyta aukščiausia pastovi temperatūra N + 20 sek. Dėl kitų procedūrų žiūrėkite gamintojo pateiktus temperatūros kreivės parametrus. Paprastai visas litavimo su švinu procesas turėtų būti suvaldytas per maždaug 210 sekundžių, o bešvinis – per maždaug 280 sekundžių. Laikas neturėtų būti per ilgas, kad būtų išvengta nereikalingos PCB ir BGA žalos.
