Maža infraraudonųjų spindulių BGA pertvarkymo stotis
DH -6500 yra visiškai infraraudonųjų spindulių BGA pertvarkymo stotis su 2 IR šildymo zonomis, viršutinė IR šildymo zona yra 80*80 mm, apatinė IR šildymo zona, naudojama PCB dydžiui, maks.
Aprašymas
Maža infraraudonųjų spindulių BGA pertvarkymo stotis yra kompaktiškas ir efektyvus įrankis, skirtas BGA, SMD ir kitų elektroninių komponentų remontui ir pertvarkymui. Tinka „PCBS“ nykimo, litavimo ir pertvarkymo užduotims ..
Dh -6500 infraraudonųjų bga pertvarkymo stotis
DH -6500 buvo sukurtas ir naudojamas rinkoje daugiau nei 10 metų .. Jį daugiausia sudaro dvi IR šildymo zonos ir du temperatūros valdikliai . Sistema yra paprasta ir lengvai veikianti, o ji plačiai naudojama žaidimų konsolėse, TV ir kitose namų apyvokos prietaisų pramonėje ..
Viršutiniame infraraudonųjų spindulių šildymo srityje yra keraminis šildytuvas, kurio dydis yra iki 80 × 80 mm, kurio bangos ilgio diapazonas yra 2–8 μm, kurį lengvai sugeria dauguma juodos ir šviesios spalvos medžiagų .. Vienetas palaiko 110–250 V esant 50/60Hz .
Apatinėje IR pašildymo zonoje yra anti-aukštos temperatūros stiklo skydas, kuris suteikia dar daugiau kaitinimo, kad būtų užtikrinta geresnė didelių komponentų apsauga kaitinimo metu .

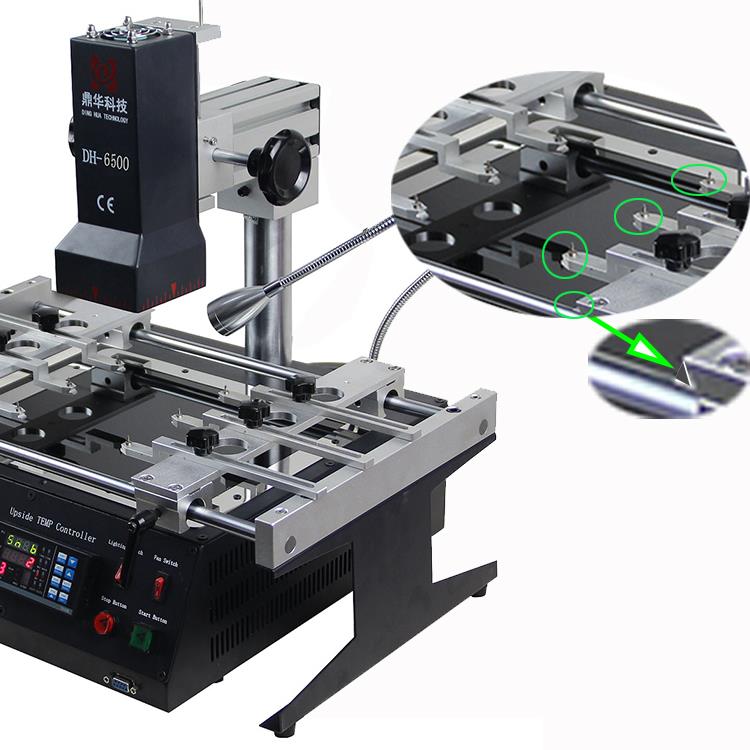

Sistema apima „V-Groove“, „Alligator“ spaustukus ir kilnojamuosius universalius įrenginius, kuriuose gali būti įvairių formų pagrindinės plokštės, leidžiančios jas saugiai pritvirtinti optimalioje vietoje litavimo ar nykimo .
Didžiausias palaikomas PCB dydis yra 360 × 300 mm, o komponentų dydžiai svyruoja nuo 2 × 2 mm iki 78 × 78 mm .

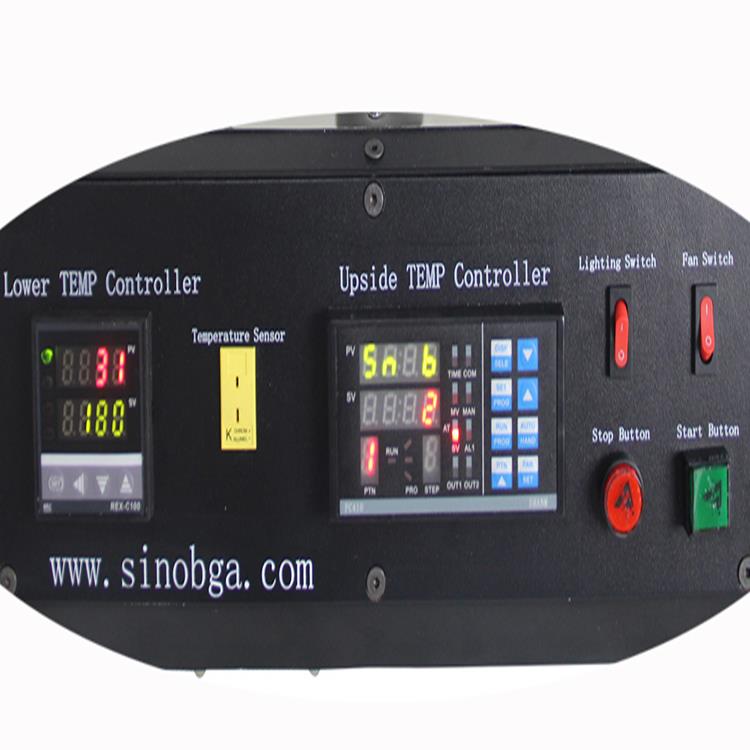

Skaitmeninės IR mašinos funkcijos
- Du temperatūros valdikliai
- Dešimt temperatūros profilių galima išsaugoti
- Vienas išorinis termoelementas realiojo laiko temperatūros stebėjimui
- Spalvų koduoti mygtukai, kad būtų lengva valdyti
Techninės infraraudonųjų spindulių BGA pertvarkymo stoties specifikacijos
| Parametras | Specifikacija |
| Maitinimo šaltinis | 110–250 V, 50/60Hz |
| Galia | 2500W |
| Šildymo zonos | 2 IR zonos |
| PCB dydis | Iki 300 × 360 mm |
| Komponento dydis | 2 × 2–78 × 78 mm |
| Grynasis svoris | 16 kg |
DUK
Kl.: Ar galiu tapti jūsų platintoju savo šalyje?
A: Taip, galite .
Kl.: Ar yra žinomų įmonių, naudojančių jūsų produktus?
A: Taip, tokios įmonės kaip „Google“, „Huawei“ ir „Mitsubishi“ naudoja mūsų produktus .
Kl.: Ar priimate naujų produktų dizaino pasiūlymus?
A: Taip, jei turite naujų dizaino ar sprendimų idėjų, susisiekite su mumis John@dinghua-bga.com .
Kl.: Ar galiu nusipirkti tiesiogiai iš jūsų šalies?
A: Taip, produktą galime išsiųsti tiesiai į jūsų duris naudodami „Express“ pristatymą .
Keletas patarimų apie IR BGA pertvarkymo stotį
Kas yra profilis?
Profilis yra temperatūros kreivė, kurią seka „Desolder“ ir „Solder BGA“ komponentai .
Profilį sudaro keturi skirtingos fazės, kurios paaiškintos žemiau:
- Įkaitis:Ši fazė atveria plokštę vienodai temperatūrai nuo 150 iki 180 laipsnių ., ši temperatūra neturi įtakos litavimo jungtims, o sumažina temperatūros skirtumą (delta T) tarp viršutinės ir apačios, užkertant kelią lentos ar BGA. pažeidimui, ar jis yra užkirstas kelias lentelei ar BGA ..
- Mirkyti:Šiame etape plokštė kaitinama, kad suaktyvintų srautą . Tai svarbu, nes srautas turi būti suaktyvintas per tam tikrą laiką, kad būtų tinkamai atlikta jo funkcija .
- Atvirimas:Šios fazės metu litavimo rutuliai ištirpsta ir sujungia su trinkelėmis ., labai svarbu, kad ši fazė trunka teisingą laiką, nes komponentai negali atlaikyti ilgalaikio aukštos temperatūros poveikio ., paprastai BGA gali būti laikoma maždaug 260 laipsnių 20–30 sekundžių. Pakuotės .
- Atvėsinkite:Ši fazė apima kontroliuojamą BGA aušinimą, paprastai greičiu ne didesne kaip 2–3 laipsniais per sekundę, kad būtų išvengta šiluminio įtempio .
