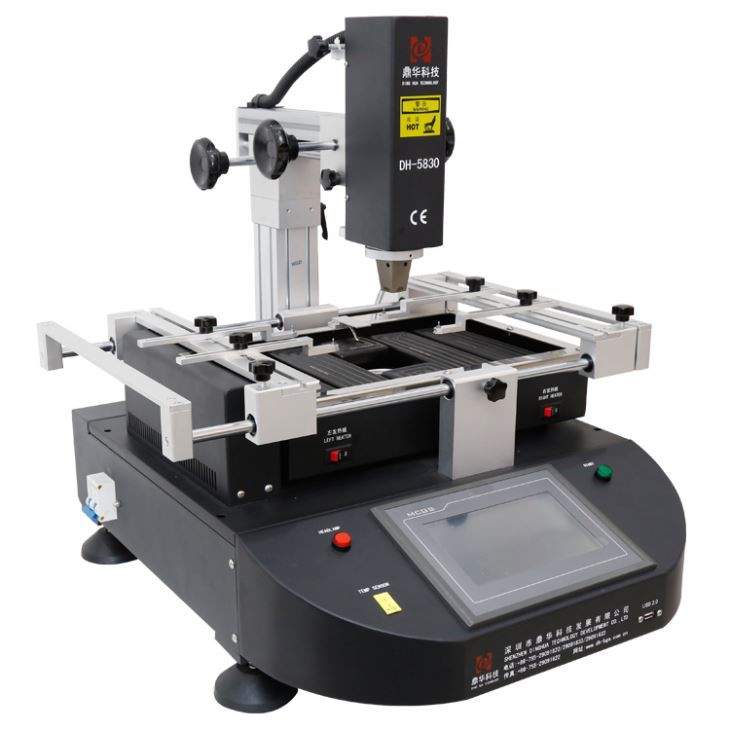

3 šildymo zonų jutiklinis ekranas „Bga Reballing Station“.

3 šildymo zonų jutiklinis ekranas BGA perkrovimo stotis

BGA perdirbimo stoties paskirtis yra išlituoti, prijungti ir lituoti BGA lustus tokiuose įrenginiuose kaip nešiojamieji kompiuteriai, Xbox 360, kompiuterių pagrindinės plokštės, PS3 ir kt.

DH{0}} yra labai populiarus aparatas visame pasaulyje, žinomas dėl savo elegantiškos išvaizdos, prieinamos kainos ir paprastos vartotojo sąsajos. Jį ypač mėgsta asmeniniai remonto dirbtuvės, regioniniai platintojai, mėgėjai.

BGA perdirbimo stotys paprastai būna dviejų modelių:

1. Pagrindinis modelis (rankinis)

Šį modelį sudaro karšto oro ir infraraudonųjų spindulių šildytuvai su 2 arba 3 šildymo zonomis. Jame yra viršutinis ir apatinis karšto oro šildytuvas (kai kuriuose modeliuose gali nebūti apatinio karšto oro šildytuvo) ir trečiasis infraraudonųjų spindulių šildytuvas.

2. Aukščiausios klasės modelis (automatinis)

Šiame modelyje yra optinio išlygiavimo regėjimo sistema (optinė CCD kamera ir monitoriaus ekranas), leidžianti aiškiai stebėti visus BGA lusto taškus. Sistema užtikrina tikslų BGA lusto sulygiavimą su pagrindine plokšte monitoriaus ekrane, palengvindama tikslų litavimą.



3 šildymo zonų jutiklinio ekrano bga perpylimo stoties gaminio parametras



Bendra galia	4800W
Viršutinis šildytuvas	800W
Apatinis šildytuvas	2-as 1200W, 3-as IR šildytuvas 2800W
Galia	110~240V±10％50/60Hz
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas.
Veikimo režimas	HD jutiklinis ekranas, išmani pokalbio sąsaja, skaitmeninės sistemos nustatymas
Sandėliavimas	50 000 grupių
Viršutinio šildytuvo judėjimas	Į dešinę / į kairę, į priekį / atgal, sukite laisvai.
Padėties nustatymas	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų palaikymu" + V-groov PCB laikiklis + universalūs šviestuvai.
Maitinimo jungiklis	Oro jungiklis (kuris gali apsaugoti mašiną ir žmogų)
Temperatūros valdymas	K jutiklis, uždara kilpa
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Max 390×410 mm Min 22×22 mm
BGA lustas	2x2 - 80x80 mm
Minimalus atstumas tarp drožlių	0.15 mm
Išorinis temperatūros jutiklis	1 vnt
Matmenys	570*610*570mm
Grynasis svoris	33 kg



Išsami informacija apie 3 šildymo zonų jutiklinio ekrano BGA perpylimo stoties gaminį



Dvi poros viršutinei galvutei skirtų rankenėlių judėjo, naudingos ir lengvai. Priekyje viršutinės galvutės rankenėlių pora pakelta aukštyn arba

žemyn lituojant arba išlituojant, galinė rankenėlių pora, skirta viršutinei galvutei, pasislenka atgal arba į priekį

už tinkamą litavimo padėtį.







„7“ žodžio forma, leidžianti viršutinei galvutei judėti į kairę / dešinę arba fiksuota.

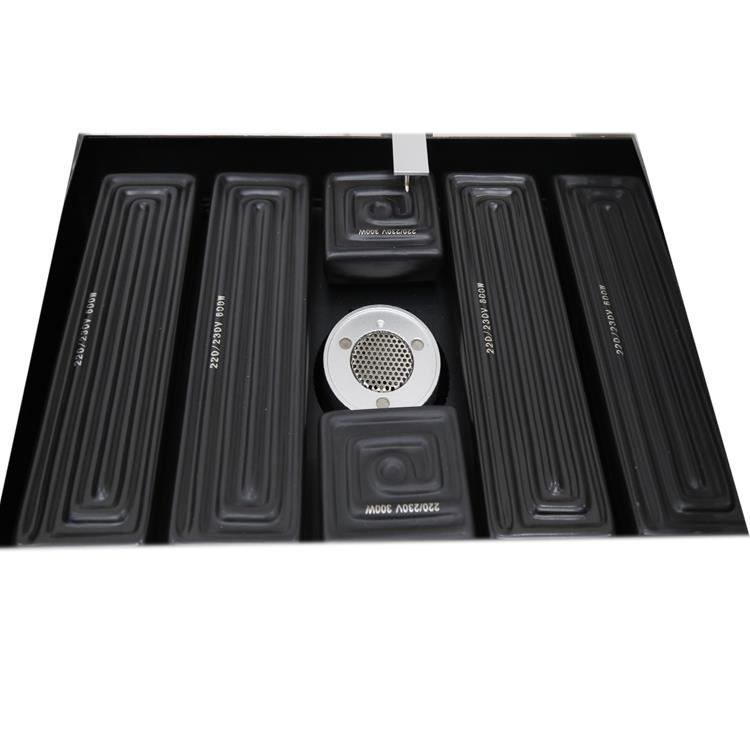

Didelis IR pakaitinimo plotas (iki 370 * 420 mm), juo galima iš anksto pašildyti didžiąją dalį PCB, pvz., Kompiuteris,

viršutinis priedėlis ir iPad ir tt Galia apie 2800W, tinka 110~240V.

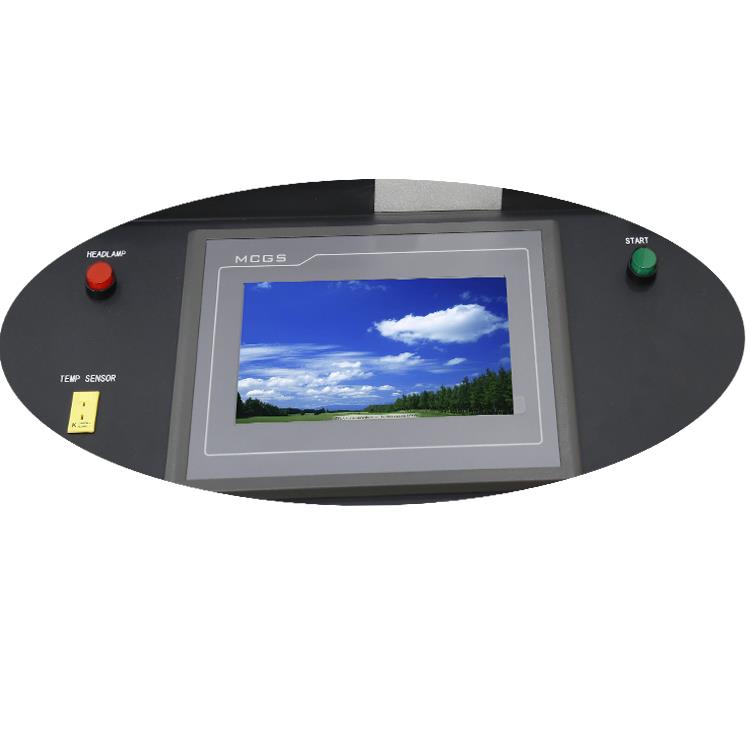

BGA perdirbimo stoties valdymo sąsaja, paprastas ir lengvas valdymas, vienas LED šviesos jungiklis, vienas termoporos prievadas ir vienas „paleidimas“, kai jutikliniame ekrane nustatyti visi parametrai, spauskite „srart“, kad pradėtumėte litavimą arba išlitavimą.



Apie mūsų gamyklą





Mūsų gamykla skirta BGA perdirbimo stoties, automatinio varžtų fiksavimo mašinai ir automatinio litavimo stoties gamybai,

užima daugiau nei 3000 kvadratinių metrų ir toliau plečiasi.

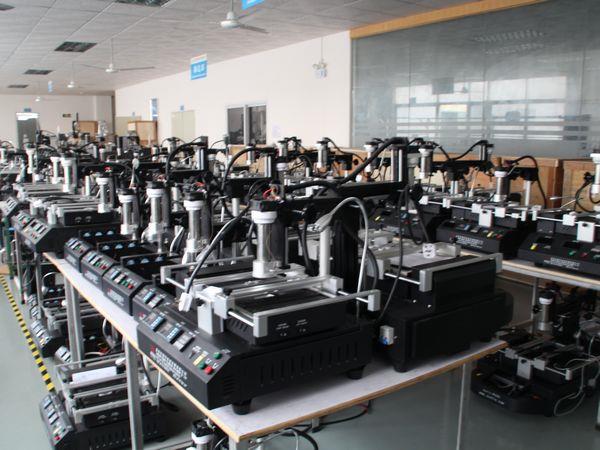

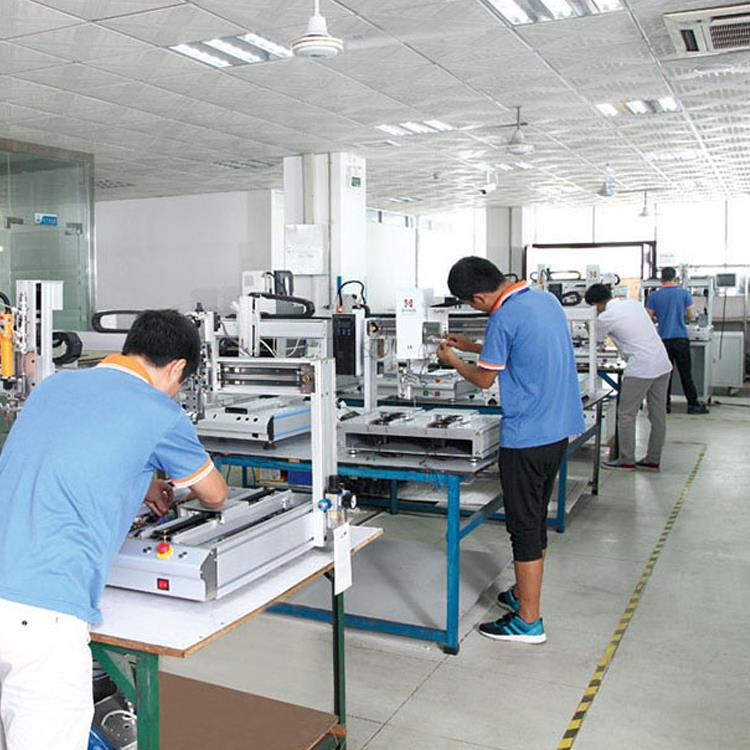

BGA perdirbimo stoties cecho dalis, automatinių varžtų užraktų gamyba





CNC apdirbimo cechas, skirtas BGA perdirbimo stoties gamybos atsarginėms dalims



Mūsų biuras



Pristatymo ir pristatymo paslauga, skirta 3 šildymo zonų jutikliniam ekranui BGA reballing stoties

Išsami informacija apie užsakytą mašiną bus patvirtinta su klientais prieš gaminant. Kai kurių priedų gali prireikti asmeniniam naudojimui (galutiniam vartotojui), apie juos klientus informuosime prieš pristatydami.

Mes siūlome nemokamus mokymus visiems klientams, nesvarbu, ar jie yra platintojai, perpardavėjai, galutiniai vartotojai, ar kuriems reikalingas aptarnavimas po pardavimo.

DUK apie 3 šildymo zonų jutiklinį ekraną BGA perkrovimo stotis

Kl.: Kiek inžinierių dalyvauja tiriant ir plėtojant BGA perdirbimo stotį?

A:BGA perdirbimo stočiai skirta 10 inžinierių. Tačiau mes taip pat turime kitų inžinierių, dirbančių su tokiomis mašinomis kaip automatinė sraigtinio užrakinimo mašina ir automatinė litavimo stotis.

Kl .: koks yra jūsų garantinis laikotarpis?

A:Galutiniams vartotojams garantinis laikotarpis yra 1 metai. Platintojams tai yra 2 metai. Tačiau šiems šildytuvams dabar suteikiama 3-metų garantija, nepaisant to, kas esate.

K: Kokias greitojo pristatymo paslaugas galiu pasirinkti?

A:Galite rinktis iš DHL, TNT, FedEx, SF Express ir daugumos specialių pristatymo linijų.

Kl.: Kurioms šalims dar neparduodate?

A:Parduodame į visas šalis, įskaitant tas, kurių galbūt nesate susipažinę, pvz., Fidžis, Brunėjus ir Mauricijus.

Žinios apie BGA Rework Station:

(BGA pakavimo technologija)

BGA (Ball Grid Array) yra rutulio formos kaiščių tinklelio masyvo pakavimo technologija, didelio tankio paviršiaus montuojama pakavimo technologija. Smeigtukai yra sferiniai ir išdėstyti tinklelį primenančiu raštu pakuotės apačioje, taigi ir pavadinimas „Ball Grid Array“. Ši technologija dažniausiai naudojama pagrindinės plokštės valdymo mikroschemų rinkiniams, o medžiaga paprastai yra keramika.

Naudojant BGA inkapsuliuotą atmintį, atminties talpa gali būti padidinta du ar tris kartus nekeičiant atminties dydžio. Palyginti su TSOP (Thin Small Outline Package), BGA yra mažesnio dydžio, geresnio šilumos išsklaidymo ir geresnių elektrinių savybių. BGA pakavimo technologija labai padidino talpą viename kvadratiniame colyje. Atminties produktai, naudojantys BGA technologiją, turi tokią pat talpą kaip TSOP, tačiau yra tik trečdalis dydžio.

Palyginti su tradiciniu TSOP pakavimo metodu, BGA pakavimo būdas užtikrina greitesnį ir efektyvesnį šilumos išsklaidymą.

Dešimtajame dešimtmetyje tobulėjant technologijoms, padidėjo lustų integravimo lygis, todėl atsirado daugiau įvesties/išvesties kaiščių ir suvartojama daugiau energijos. Dėl to sugriežtėjo integrinių grandynų pakuotės reikalavimai. Siekiant patenkinti šiuos poreikius, gamyboje pradėta taikyti BGA pakuotė. BGA reiškia „Ball Grid Array“, nurodant tokio tipo pakavimo technologiją.
