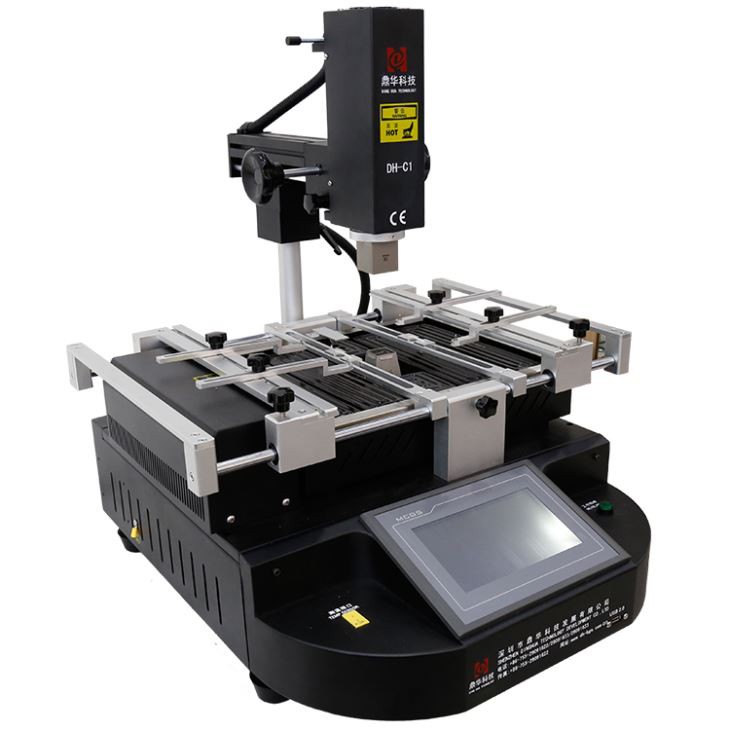

Karšto oro ekranas „Bga Reballing Station“
Karšto oro jutiklinis ekranas bga reballingo stotis Ši BGA pertvarkymo stotis DH-C1, turinti 6 universalius įrenginius, 2 gabalus sijos ir V-griovelis PCB, taip, pavyzdžiui, kompiuteris, mobilusis telefonas ir žaidimų konsolė, PS3 / 4 ir tt gali būti pašildyti ir taisyti. Karšto oro jutiklinio ekrano BGA gaminio parametras ...
Aprašymas
Karšto oro skystųjų kristalų ekranas BGA
Ši BGA pertvarkymo stotis DH-C1, turinti 6 universalius įrenginius, 2 gabalus sijos ir V-griovelis PCB fiksuotiems, todėl, pavyzdžiui, kompiuteris, mobilusis telefonas ir žaidimų konsolė, PS3 / 4 ir kt. pataisyta.
Karšto oro jutiklinio ekrano BGA reballingo stoties produkto parametras
Bendra galia | 4800W |
Viršutinis šildytuvas | 800W |
Dugno šildytuvas | Apatinis šildytuvas: 1200W, apačioje IR: 2700W |
Galia | 110 ~ 220 V ± 10 ％ 50/60 Hz |
Aukščiausias šildytuvo judėjimas | Dešinė / kairė, priekinė / atgal, laisvai sukasi. |
Apšvietimas | Taivanas vadovavo darbo šviesai, bet kuriam kampui. |
Saugojimas | 50000 temperatūros profilių grupių |
Operacijos režimas | HD jutiklinis ekranas, intelektuali pokalbių sąsaja, skaitmeninės sistemos nustatymas |
Padėties nustatymas | Protingas padėties nustatymas, PCB gali būti reguliuojamas X, Y kryptimi „5 taškų atrama“ + V-groov PCB laikiklis + universalūs tvirtinimai. |
Temperatūros kontrolė | K jutiklis, uždara kilpa |
Temp tikslumas | ± 2 ℃ |
PCB dydis | Maks. 390 mm * 400mm Min20 * 20mm |
BGA lustas | 2 * 2 ~ 80 * 80 mm |
Minimalus tarpas tarp lusto | 0,15 mm |
Temperatūros jutiklis | 1vnt |
Matmenys | L560 × W590 × H690 mm |
Grynas svoris | Apytiksliai 32KG |
Produkto funkcija
1. Priimta su linijiniu slankikliu, kuris gali tiksliai sureguliuoti ir greitai orientuotis su puikiu padėties nustatymo tikslumu ir greitai manevringumu PCB remonto mašina.
2. Įrengtas jutiklinio skydelio sąsaja, užtikrinanti, kad jis veikia stabiliai ir patikimai. Ir jis gali saugoti kelių naudotojų temperatūros profiliavimo duomenis. Su apsauga nuo slaptažodžio ir jo keitimo, įjunkite maitinimą. Temperatūros profiliai bus rodomi jutikliniame ekrane.
3. Trys temperatūros zonos, kurias galima šildyti nepriklausomai, karšto oro šildytuvai tarp viršutinių ir apatinių zonų, IR apšvietimas apačioje, temperatūros tikslumas yra ± 2 2. Viršutinės temperatūros zona gali būti laisvai judama pagal poreikius, antroji zona gali būti reguliuojama aukštyn ir žemyn. Viršutiniai ir apatiniai šildytuvai vienu metu gali būti valdomi keliais segmentais. IR šildymo zona gali būti reguliuojama išėjimo galia atsižvelgiant į eksploatavimo reikalavimus.
4. Karšto oro purkštuką galima pasukti 360 laipsnių kampu, apačioje esantis IR šildytuvas gali vienodai šildyti PCB plokštę.
5. Didelio tikslumo K tipo termoelementas uždaro ciklo valdymas. Ji gali tiksliai išbandyti temperatūrą per išorinės temperatūros matavimo sąsają, PCB plokštę, uždarytą V formos formos lizdą. Lanksčios ir patogios universalios platformos gali užkirsti kelią bet kokiam pažeidimui ar PCB deformacijai, taip pat tinka visam BGA pakuotės dydžiui.
6. Po suvirinimo atliekama pavojaus signalo funkcija, ypač papildoma išankstinio įspėjimo funkcija, skirta patogiam darbui.
7. Jis yra išlaikęs CE sertifikatą. Jame yra avarinio stabdymo jungiklis ir apsaugos įranga, kuri automatiškai išsijungia, kai įvyko neįprastas įvykis. Esant tokiai padėčiai, kad temperatūra yra nevaldoma, grandinė gali automatiškai išjungti maitinimą su dviguba apsauga nuo temperatūros.
Produkto informacija apie karšto oro jutiklinio ekrano BGA reballingo stotį

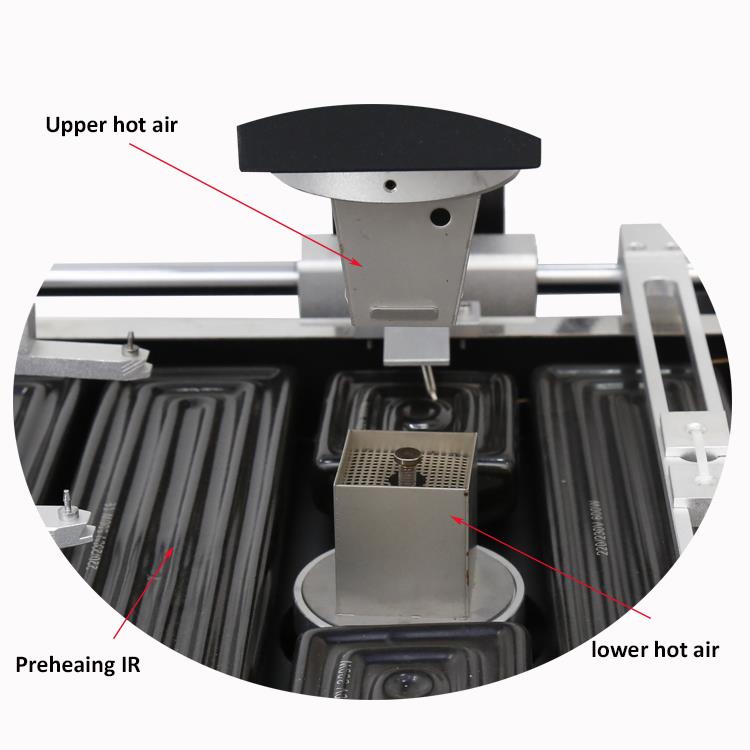

3 nepriklausomi šildymo plotai, viršutinis karštas oras, apatinis karštas oras ir IR pašildymas, viršutiniai / apatiniai purkštukai gali būti pritaikyti pagal lusto dydį ar formą ir tt
IR šildomas plotas, iš anksto pašildytas, tinka 390 * 400 mm, pavyzdžiui, „iPhone“, „MacBook“ ir kitam mobilųjį telefoną, kompiuterių PCB.
„5 taškų“ atrama po PCB, kuri šildo, kad ji būtų išlaikyta to paties lygio, kad apsaugotų PCB nuo deformacijos.
PCB tvirtinimas
Plonas antgalis mažai angai PCB, kad nesvarbu, kokia yra bet kokia forma.
V-griovelis tiems netaisyklingos formos PCB

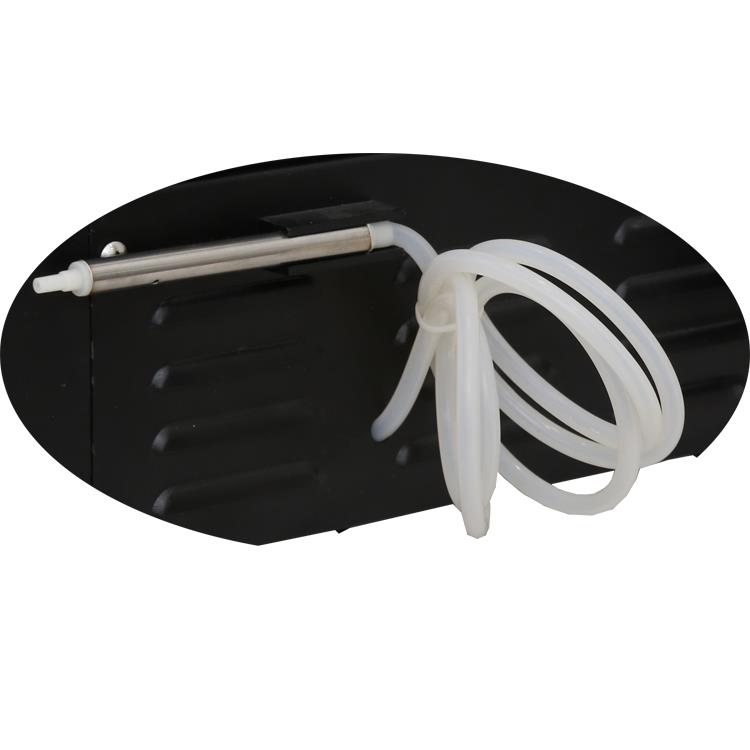

Vakuuminis rašiklis
Įmontuotas siurblys, vakuuminis rašiklis sumontuotas ne mašinoje, o iki ilgo 1m minkšto vamzdžio, kurį galima paimti arba pakeisti.

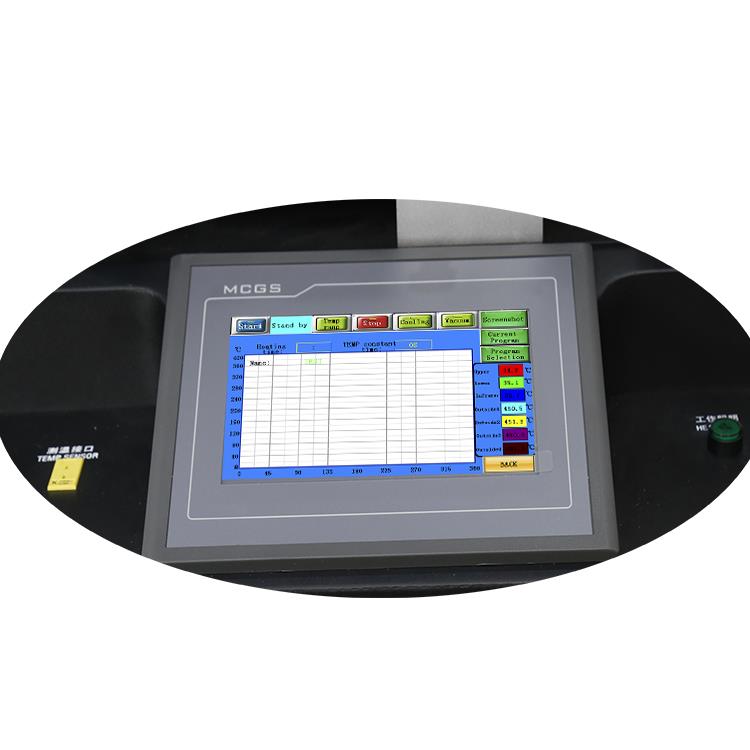

MCGS prekės ženklo kompiuteris su jutikliniu ekranu, PID skaičiavimas užfiksuoti realiu laiku temperatūrą ir kalibruoti, šilumos išnykimas yra daug lėtesnis nei kompresorių, kurie yra svarbūs sėkmingam perdirbimo rezultatui.
Karšto oro jutiklinio ekrano BGA reballingo stoties produktų kokybė
Vibracijos bandymo mašina, skirta mašinoms, kurios gali vibruoti kaip transporto priemonė, kad galėtume matyti, ar kils kokia nors problema, vieną kartą, tai galima išspręsti dirbtuvėse.
Iki šiol, pvz., „Foxconn“, „ZTE“ ir „Gionee“ naudojosi mūsų mašinomis ir labai gerai atsispindi, jie priėmė techniką, todėl mūsų mašinos taip pat turi atitikti jus.
DUK apie karšto oro jutiklinio ekrano BGA reballingo stotį
1. K: Kokia yra lydmetalio srauto funkcija?
A: Metalinio oksido sluoksnio valymas ant litavimo paviršiaus, siekiant sumažinti paviršiaus įtampą ir padidinti šilumos perdavimą.
2. K: Kas yra srautas?
A: Flux yra lydymo medžiaga. Būtinas lydmetaliui, bet be lydmetalio ir netgi gali pakenkti katalizatoriaus medžiagai.
3. K: Kas yra litavimas?
A: Nesikišant į cheminę ar fizinę struktūrą, tų pačių arba skirtingų metalų tarpusavyje sujungimas tiek elektriniu, tiek mechaniniu būdu naudojant kitą metalą arba lydinį kaip užpildą arba sulaikymą.
4. K: Kas yra desoldering?
A: Elektronikoje desoldering yra lydmetalio ir komponentų pašalinimas iš plokštės, kad būtų išvengta trikčių šalinimo, taisymo, pakeitimo ir gelbėjimo.
Kai kurie techninio remonto darbai
Laidininko laidų remontas, paviršiaus vielos metodas
OUTLINE
Šis metodas naudojamas PC plokštėse, kad būtų pakeistos pažeistos ar trūkstamos grandinės kompiuterio plokštės paviršiuje. Sugadintos grandinės remontui naudojamas standartinis izoliuotas arba izoliuotas laidas.
ATSARGIAI
Kontūro plotis, tarpai ir srovės nešiojimo pajėgumai neturi būti mažesni už leistinus nuokrypius.
PROCEDŪRA
1. Išvalykite teritoriją.
2. Nuimkite pažeistą grandinės dalį peiliu. Pažeista grandinė turi būti nupjauta atgal į tašką, kur grandinė vis dar turi gerą ryšį su kompiuterio plokštės paviršiumi.
PASTABA
Sugedusioje grandinėje gali būti naudojama šiluma, naudojant lituoklį, kad būtų galima lengviau pašalinti grandinę.
3. Naudokite peilį ir nuo likusios grandinės galų nukirpkite bet kokį lydmetalį ar dangą.
4. Išimkite visas laisvas medžiagas. Išvalykite teritoriją.
5. Į likusios grandinės galus uždėkite nedidelį kiekį skysčio srauto. Kiekvienos grandinės galą uždėkite lituokliu ir litavimo geležimi.
6. Išvalykite teritoriją.
7. Pasirinkite laidą, kuris atitiktų keičiamos grandinės plotį ir storį. Iškirpkite ilgį maždaug kaip reikia. Žiūrėkite 1 lentelę, skirtą kietųjų vielų ekvivalentams.
8. Jei reikia, ištraukite laidą ir galus. Jei laidininkai nėra kerta, trumpą remontą galima naudoti izoliuotam laidui.
9. Išvalykite laidą.
10. Jei laidas yra ilgas arba turi posūkius, vienas galas gali būti lituojamas prieš formuojant naują formą. Padėkite laidą į padėtį. Laidai turi sutapti esamą grandinę mažiausiai 2 kartus didesniu grandinės pločiu. Laidavimo metu viela gali būti laikoma vietoje su Kapton juosta.
Jei konfigūracija leidžia, perdengimo litavimo jungtys turi būti ne mažesnės kaip 3,00 mm (0,125 ") nuo atitinkamo nutraukimo.
11. Pritvirtinkite nedidelį kiekį skysčio srauto į persidengimo jungtį.
12. Suvirinkite laidą prie vieno grandinės galo ant PC plokštės paviršiaus. Įsitikinkite, kad laidas yra tinkamai suderintas.
Sulenkite laidą, kad jis atitiktų trūkstamos grandinės formą.
