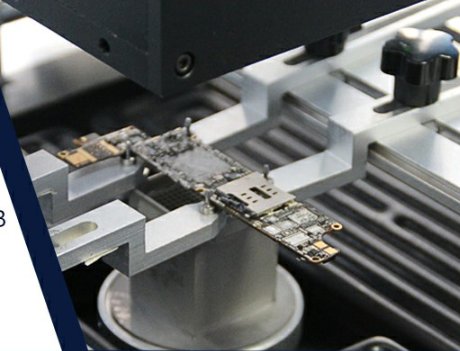

Ball Grid Array perdirbimo stotis
DH{0}}A2E yra šuolis į priekį perdirbimo technologijoje, derinant pramoninę automatiką su sub-milimetro tikslumu, kad būtų galima išspręsti sudėtingiausius PCB remonto darbus. Ši visiškai-rutulinių tinklelių masyvo perdirbimo stotis sukurta tokioms aplinkoms, kuriose pakartojamumas, veikimo laikas ir nepriekaištingi rezultatai yra ne-derėtini.
Aprašymas

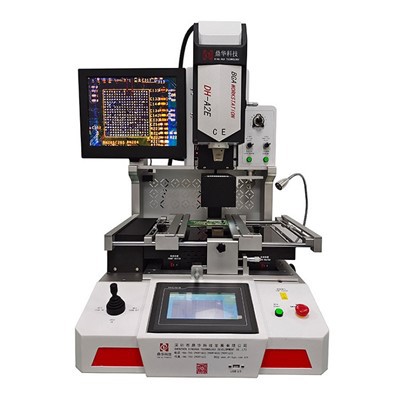

DH-A2E: kita automatinio tikslaus perdirbimo evoliucija
DH{0}}A2E nustato naują automatizuoto, didelio{2}}tikslumo PCB taisymo etaloną. Sukurtas kaip pažangusrutulinių tinklelių masyvo perdirbimo stotis, jame integruotas optinis derinimas su visiškai automatizuotais paėmimo{0}}ir padėjimo, išlitavimo ir litavimo ciklais, žymiai sumažinant priklausomybę nuo operatoriaus ir žmogiškųjų klaidų.
Sukurta taip, kad būtų tikslus ir patogus naudotismd perdirbimo stotispasiekia puikias specifikacijas: temperatūros valdymas ± 1 laipsniu ir padėties nustatymo tikslumas 0,01 mm. Jo intuityvi jutiklinio-ekrano sąsaja su iš anksto-įkeltomis programomis leidžia visų įgūdžių lygių technikai atlikti sudėtingusrework bga automatinisprocesus su pasitikėjimu. Nuo subtilių mikro-BGA iki didelių komponentų – DH-A2E atlieka įvairius SMT remonto darbus, todėl jis yra idealus kertinis akmuo bet kuriai moderniai elektronikos remonto laboratorijai ar gamybos linijai, siekiant padidinti derlių ir nuoseklumą.
Produktų privalumai

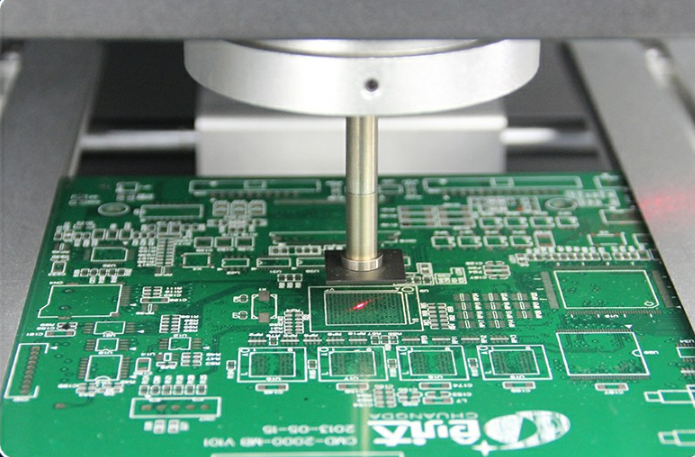

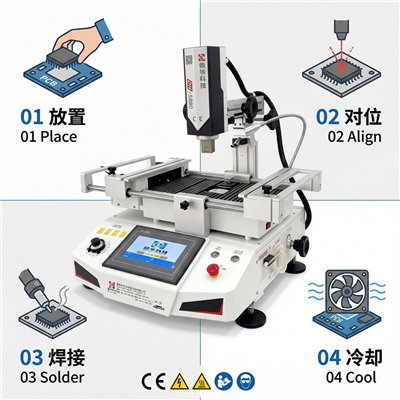

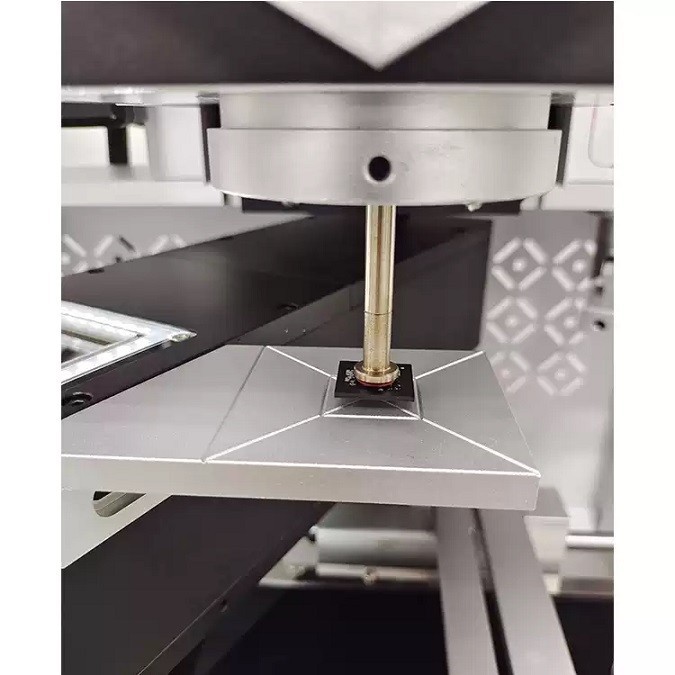

1. Visiškai automatizuotas perdirbimo ciklas:Patirkite tikrąjį{0}}rankų darbą naudodami automatinį drožlių pašalinimą, įdėjimą ir litavimą. Integruota regėjimo sistema ir automatizuotas medžiagų tvarkymas (rinkimas, padavimas, kameros padėties nustatymas) užbaigia arework bga automatinisprocesas, kuris sumažina rankinį įsikišimą ir padidina pralaidumą.
2. Sub-Milimetro tikslumo lygiavimas:Integruota didelio tikslumo0,01 mm, praktiškai pašalinant nesutapimą.

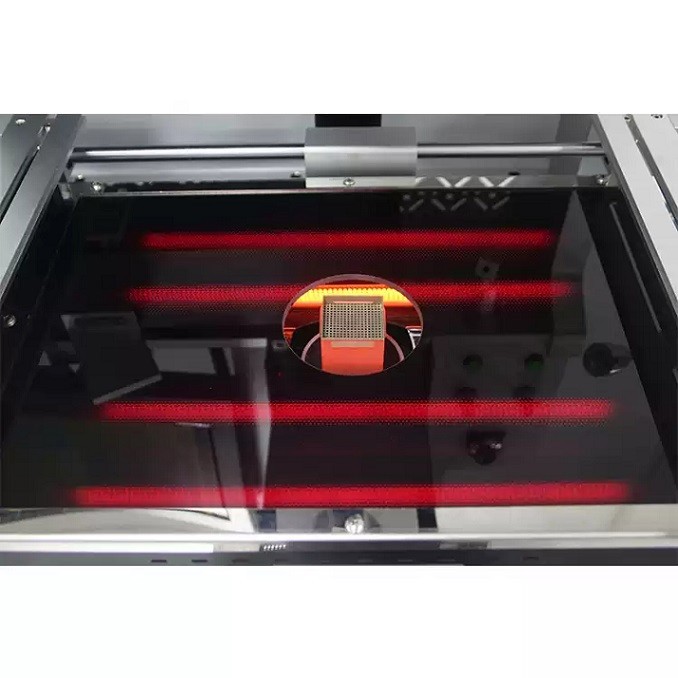

3. Pramonės-laipsnio šilumos valdymas:Trijų-zonų nepriklausoma šildymo sistema (viršuje, apačioje, išankstinis pašildymas) su uždaros-kilpos K-tipo termoporos valdymu palaiko temperatūros nuokrypį±1 laipsnis. Didelis-plotas apatinis šildytuvas talpina įvairius PCB dydžius, kad šildymas būtų vienodas.

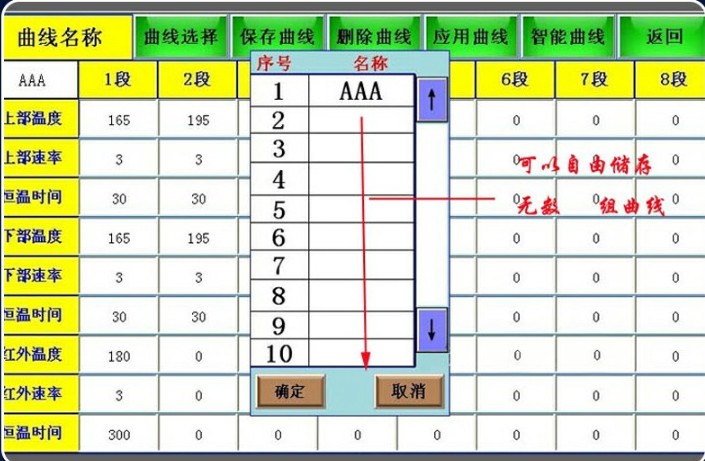

4. Intuityvus jutiklinis-ekrano valdymas:Pramoninis kompiuteris su HD jutikliniu ekranu ir PLC valdymu siūlo ir rankinį, ir automatinį režimus. Tai suteikia realiu laiku-temperatūrų kreivės diagramas, analizę ir saugo daugybę profilių, skirtų operacijai vienu-palietimu, supaprastindama sudėtingas užduotis.
Produktų parametrai
| Kategorija | Specifikacija |
|---|---|
| Modelis | DH-A2E |
| Bendra galia | 5700W |
| Šildymo zonos | 3 (viršuje: 1200 W, apatinė 2 zona: 1200 W, 3 zona: 3200 W) |
| Maitinimo šaltinis | AC220V ±10%, 50/60Hz |
| Temperatūros valdymas | Uždaras{0}}ciklas su K-tipo termopora |
| Temperatūros tikslumas | ±1 laipsnis |
| Padėties nustatymo tikslumas | 0,01 mm |
| Maks. PCB dydis | 450 x 500 mm |
| Min. PCB dydis | 10 x 10 mm |
| Suderinamas lusto dydis | 2x2 mm iki 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Matmenys (IxPxH) | 600 x 700 x 850 mm |
| Grynasis svoris | 70 kg |
Sukurta profesionalioms dirbtuvėms:
Be pagrindinių specifikacijų, DH{0}}A2E sukurtas kasdieniam profesionaliam naudojimui. Tokios funkcijos kaip reguliuojamas oro srautas mažiems komponentams, 360 laipsnių pasukami purkštukai, universalūs tvirtinimo elementai, greitas aušinimas ir balso įspėjimai sukuria sklandų darbo eigą. Jos tvirtassmd perdirbimo stotiskonstrukcija, CE sertifikatas ir avarinės saugos funkcijos užtikrina patikimą ir saugų veikimą sudėtingomis sąlygomis.
Idealiai tinka:Elektronikos gamybos paslaugos (EMS), didelio{0}}patikimumo remonto centrai (automobilių, aviacijos, medicinos), MTEP skyriai ir bet kokia operacija, kuriai reikalingas patikimas, automatizuotas tikslus pertvarkymas.
Produktų detalės
