BGA perdirbimo stotis su optiniu išlygiavimu
Dinghua DH-A2E yra BGA perdirbimo stotis su optiniu išlygiavimu, naudojama didelio tikslumo PCB taisymui. Ji turi tris nepriklausomas temperatūros zonas, optinio išlygiavimo CCD kamerą, vakuuminį siurblį, HD jutiklinį ekraną, realaus-laiko temperatūros profilio ekraną ir t. didelis sudėtingų integrinių grandynų taisymo sėkmės procentas ir PCB sauga.
Aprašymas
Produktų aprašymas

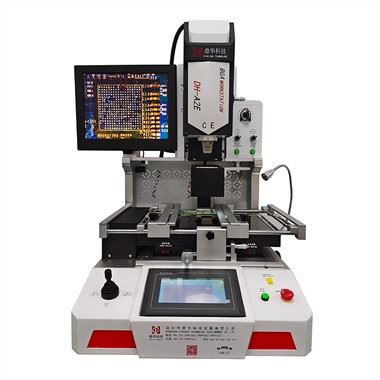

Dinghua DH-A2E yra BGA perdirbimo stotis su optiniu išlygiavimu. Tai patikimas sprendimas profesionalams, tvarkantiems sudėtingus SMD ir BGA komponentus, esančius išmaniuosiuose telefonuose, nešiojamuosiuose kompiuteriuose, ryšio moduliuose ir įvairiose pramoninėse valdymo plokštėse.
DH-A2E esmė yra pažangi karšto-oro šildymo sistema kartu su infraraudonųjų spindulių dugno šildymu. Šis trijų nepriklausomų temperatūros zonų dizainas užtikrina stabilų ir tolygų temperatūros pasiskirstymą visoje plokštėje, kad sumažintų šiluminį įtampą ir išvengtų PCB deformacijos. Stotis taip pat gali tiksliai valdyti temperatūros profilius, stotis užtikrina saugų ir nuoseklų komponentų, pvz., BGA, QFN, SOP, CSP ir kitų tikslių{5}}įrenginių srautą.
DH{0}}A2E turi optinio išlygiavimo sistemą, kuri leidžia tiksliai įdėti drožles prieš lituojant. Didelės-raiškos kamera ir reguliuojama vaizdo gavimo platforma leidžia operatoriams tiksliai sulygiuoti litavimo rutulius ir PCB trinkeles, taip sumažinant nesutapimo ir pertvarkymo gedimo riziką.
Sukurta tiek patyrusiems technikai, tiek pradedantiesiems, stotis integruoja intuityvią valdymo sąsają su programa{0}}pagrįstu temperatūros valdymu. Operatoriai gali saugoti, redaguoti ir temperatūros profilius. Operatoriai taip pat gali naudoti automatinius kėlimo įrenginius,-realaus laiko temperatūros profilio ekraną ir tris nepriklausomas temperatūros zonas, kad padidintų naudotojo-patogumą ir naudotojų saugumą.
Gaminių specifikacija
|
Prekė
|
Parametras
|
|
Maitinimo šaltinis
|
AC220V±10% 50/60Hz
|
|
Bendra galia
|
4900w
|
|
Aukščiausia galia
|
1200w
|
|
Apatinė galia
|
1200w
|
|
Infared galia
|
2400w
|
|
Matmenys
|
77*81*102mm
|
|
Veikimo režimas
|
Automatinis + rankinis
|
|
Temperatūros profilio saugykla
|
10 000 grupių
|
|
Temperatūros valdymas
|
K jutiklis + uždara kilpa
|
|
Temperatūros tikslumas
|
±1 laipsnis
|
|
Padėties tikslumas
|
±0,01 mm
|
|
PCB dydis
|
Max 400×450 mm Min 10×10 mm
|
|
BGA lustas
|
2*2-80*80mm
|
|
Išorinis temperatūros jutiklis
|
1 vnt (neprivaloma)
|
|
Grynasis svoris
|
70 kg
|
|
Mašinos tipas
|
Darbalaukis
|
|
Minimalus atstumas tarp drožlių
|
0,1 mm
|
|
Kameros pikselis
|
6 milijonai
|
|
Skiedrų maitinimas
|
automatiškai imti arba įdėti
|
|
PCBA padėties nustatymas
|
Išmanusis padėties nustatymas aukštyn ir žemyn, apatinis "5 taškų palaikymas" su v-tipo kortelių lizdo tvirtinimo PCBA, kurį galima laisvai reguliuoti
X-ašies kryptis su išoriniais universaliais tvirtinimo elementais
|
|
BGA padėtis
|
Lazerinis padėties nustatymas v{0}}formos kortelių lizdas ir universalūs tvirtinimo elementai
|
|
Optinis CCD objektyvas
|
Automatinis išėjimas, atgal ir fokusavimas
|
Produktų detalės
HD jutiklinis ekranas
Šis įrenginys siūlo tris{0}litavimo, išlitavimo ir padėties režimus. Operatoriai gali pasirinkti tinkamiausią režimą kiekvienai pertvarkymo užduočiai. Tai užtikrina viršutinio šildytuvo, apatinio šildytuvo ir infraraudonųjų spindulių šildymo zonos temperatūros stebėjimą realiuoju laiku-, užtikrinant tikslų valdymą viso proceso metu. Operatoriai gali saugoti, redaguoti, atkartoti temperatūros profilio temperatūros reikšmę. Pagrindinės funkcijos, tokios kaip paleidimas, sustabdymas ir aušinimas, yra visiškai valdomos, kad veiktų saugiai ir efektyviai. Šioje mašinoje yra optinio išlygiavimo sistema, tačiau ji taip pat palaiko rankinį lygiavimą. Technikui suteikiama lankstumo reguliuoti komponentų padėtį.
Optinio išlygiavimo CCD kamera
CCD didelės raiškos{0}}skaitmeninis fotoaparatas, automatinis optinis priartinimas, padėties nustatymas lazeriu. CCD kameros objektyvas yra sulankstomas, automatinis išplėtimas ir įtraukimas.
Vaizdas bus rodomas monitoriaus ekrane, jį galima priartinti ir nutolinti, kad būtų galima tiksliai suderinti.
Vairasvirtė
Vairasvirtė leidžia tiksliai valdyti fotoaparato padėtį ir sklandžiai reguliuoti vertikalius (aukštyn ir žemyn). Jis taip pat valdo CCD kameros priartinimo ir mažinimo funkcijas, todėl operatoriai gali lengvai optimizuoti monitoriuje rodomą vaizdą.
Vakuumo surinkimo sistema
Vakuuminė surinkimo sistema automatiškai pakelia lustą po išlitavimo. Įrengtas slėgio -jutimo saugos įtaisas, apsaugantis nuo per didelės jėgos žemyn ir veiksmingai apsaugotas PCB nuo pažeidimų.
Infraraudonųjų spindulių pašildymo zona
Infraraudonųjų spindulių pakaitinimo zona užtikrina tolygų šilumos paskirstymą, efektyviai sumažindama šiluminį įtampą ir užtikrindama geresnę pagrindinės plokštės apsaugą.
Lazerinis žymeklis
Lazerinis žymeklis padeda tiksliai nustatyti PCB pagrindinę plokštę, užtikrinant tikslų išlygiavimą perdirbimo proceso metu.
