IC pakeitimo mašina

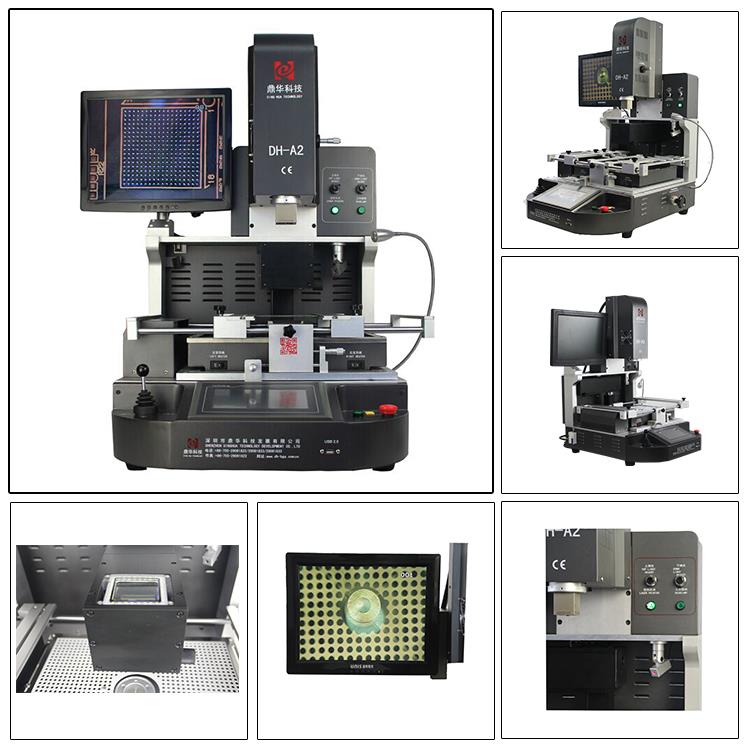

Automatinė IC pakeitimo mašina su optine derinimo sistema

1. IC pakeitimo mašinos taikymas

Tinka įvairioms PCB plokštėms.

Kompiuterio, išmaniojo telefono, nešiojamojo kompiuterio, MacBook loginės plokštės, skaitmeninio fotoaparato, oro kondicionieriaus, televizoriaus ir

kita elektroninė įranga iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai.

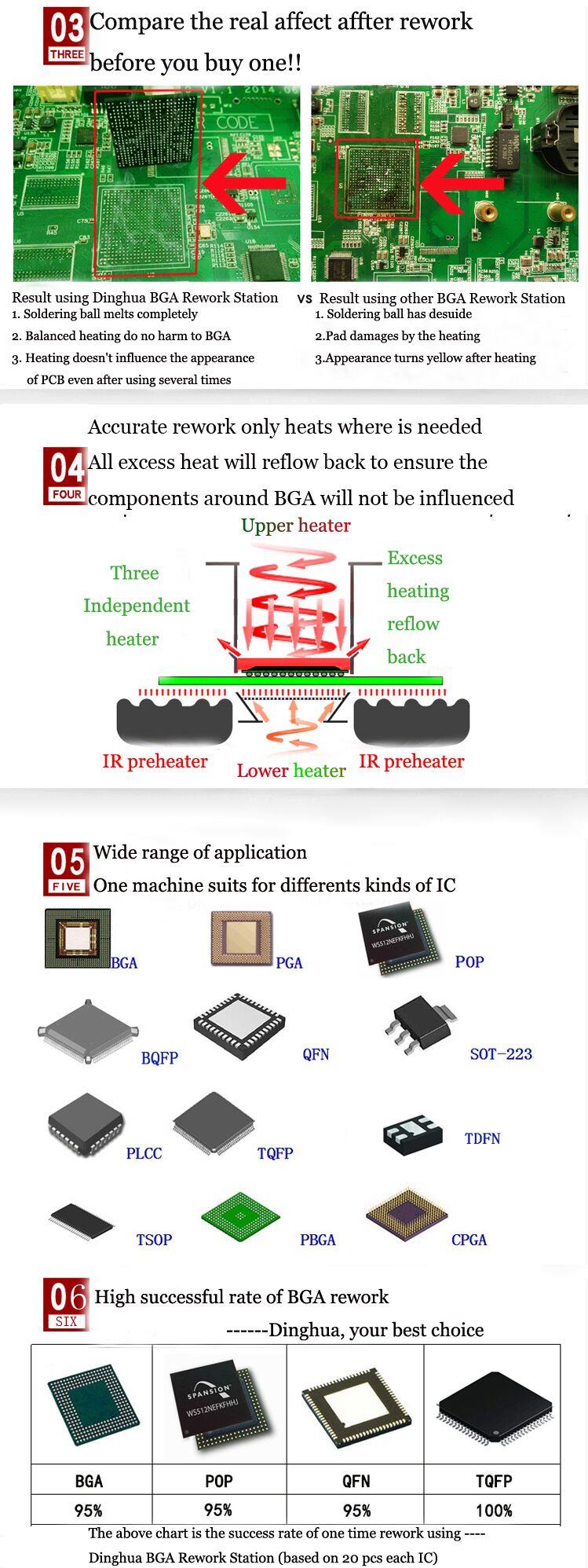

2. IC pakeitimo mašinos produkto savybės

• Automatinis išlitavimas, montavimas ir litavimas.

• CCD kamera užtikrina tikslų kiekvienos litavimo jungties išlygiavimą,

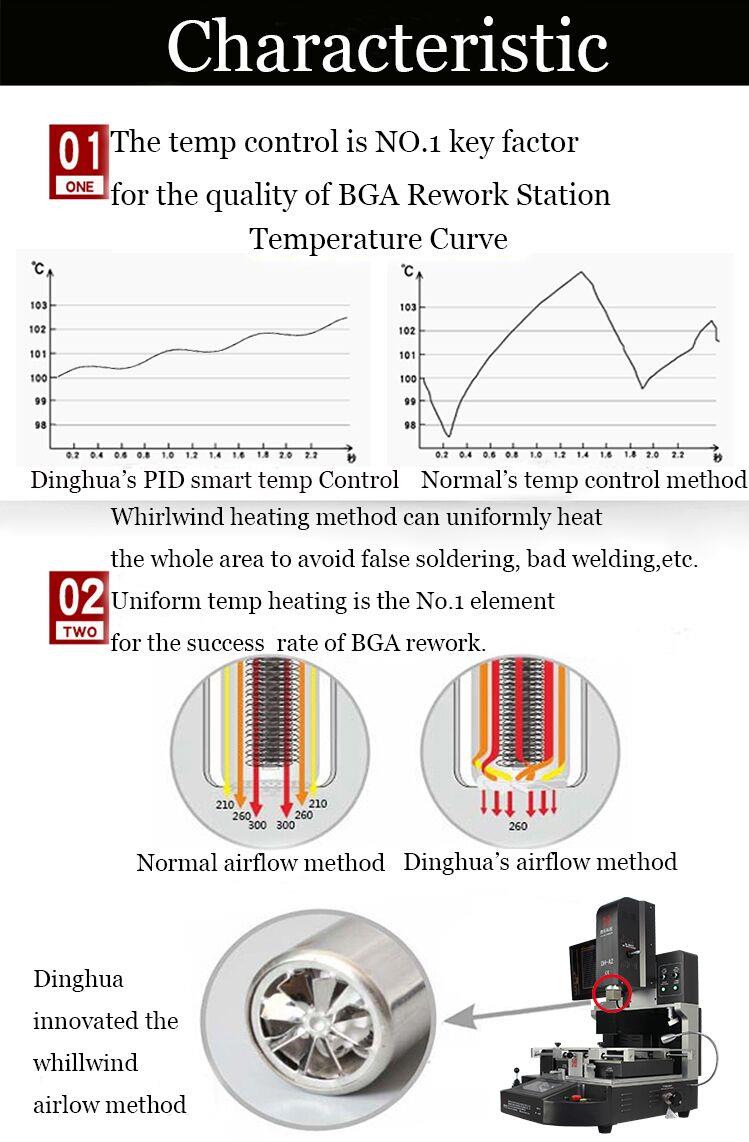

•Trys nepriklausomos šildymo zonos užtikrina tikslų temperatūros valdymą.

• Karšto oro kelių skylučių apvalaus centro atrama yra ypač naudinga didelio dydžio PCB ir BGA, esančios centre

PCB. Venkite šalto litavimo ir IC kritimo situacijos.

• Apatinio karšto oro šildytuvo temperatūros profilis gali siekti net 300 laipsnių, o tai labai svarbu didelėms pagrindinėms plokštėms.

Tuo tarpu viršutinis šildytuvas gali būti nustatytas kaip sinchroninis arba savarankiškas darbas.

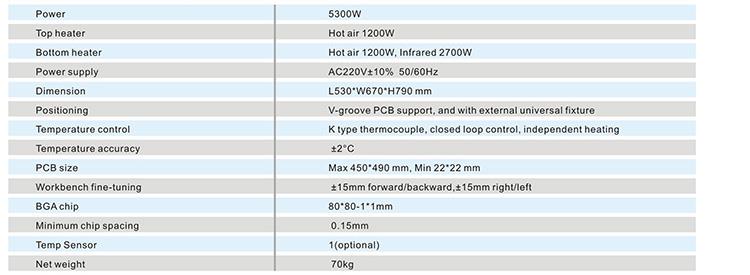

3. IC pakeitimo mašinos specifikacija

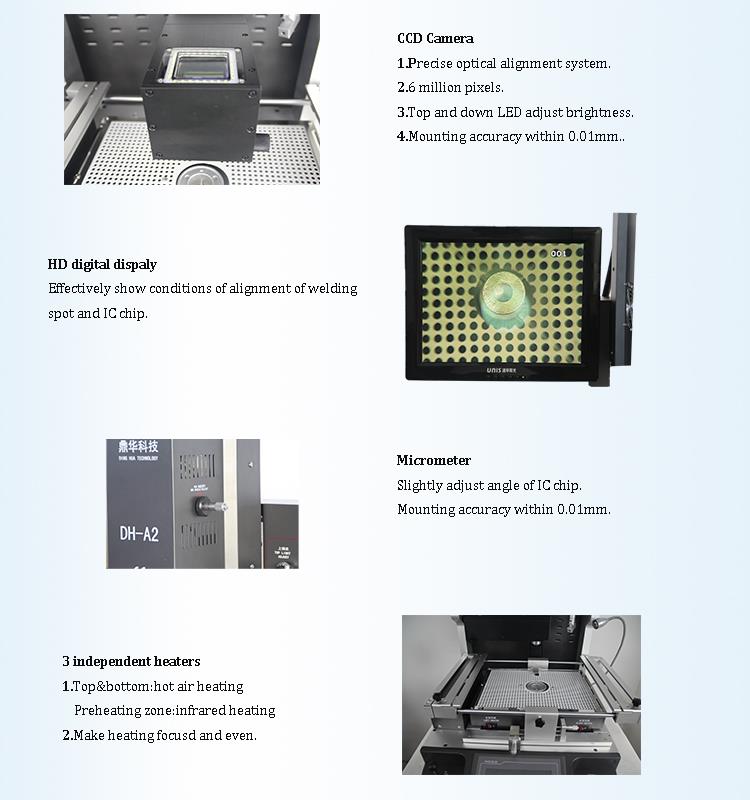

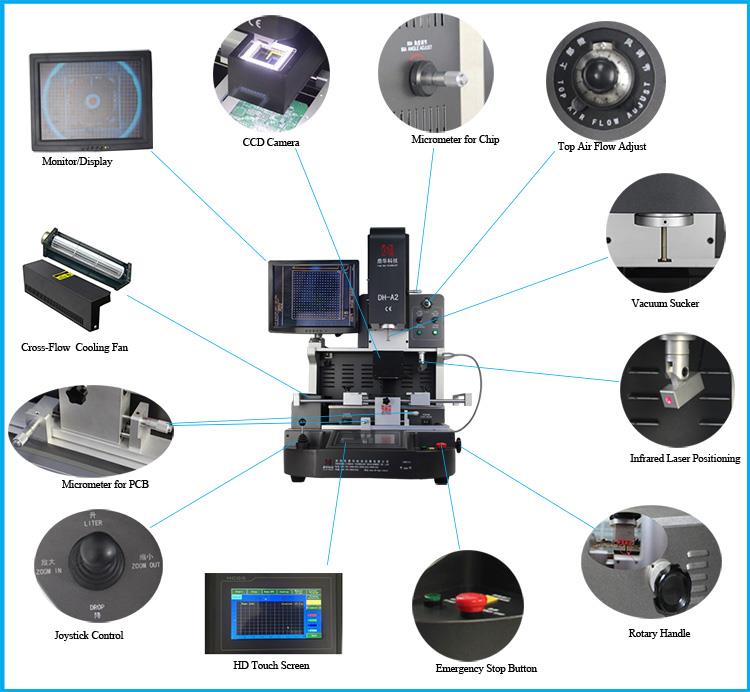

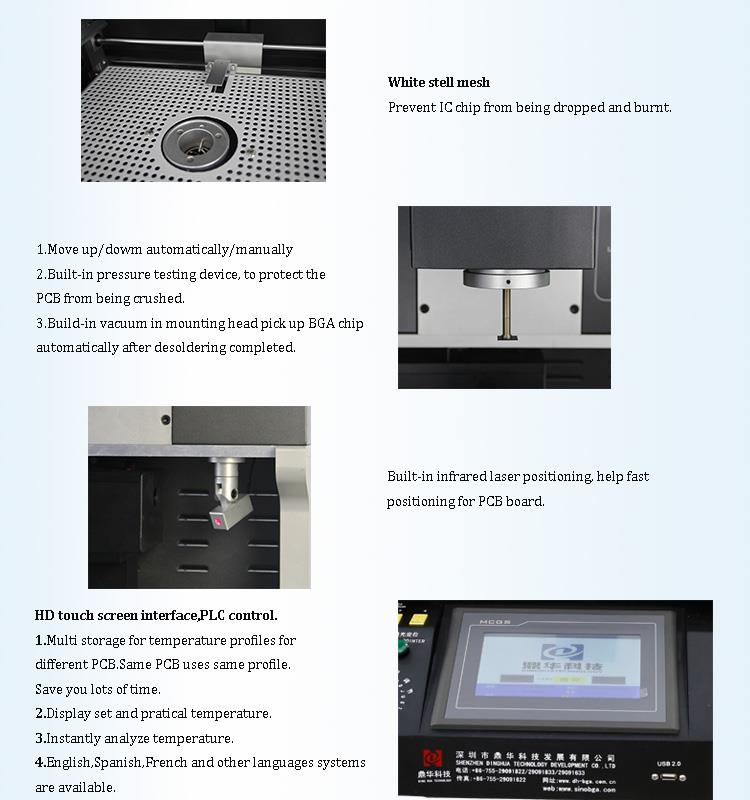

4. Išsami informacija apie IC pakeitimo mašiną

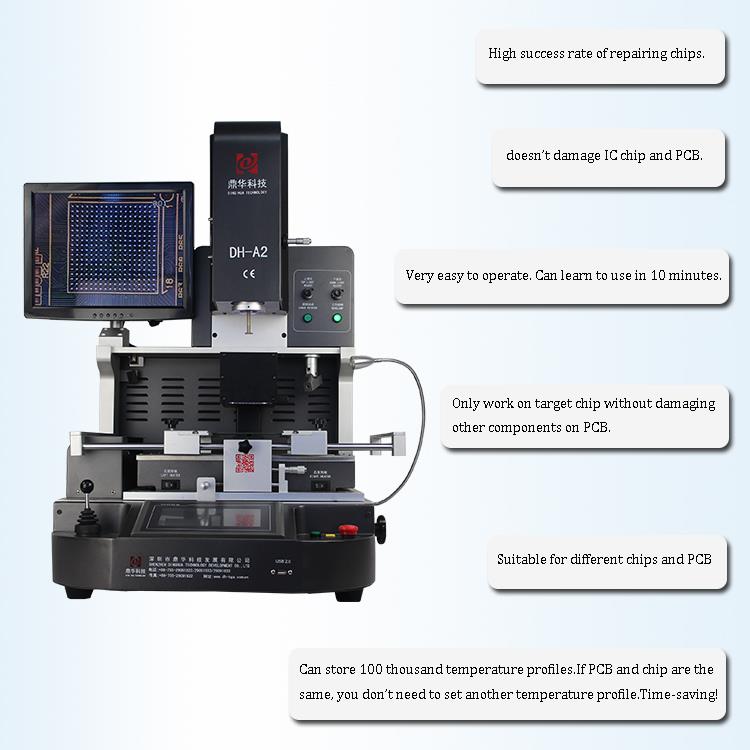

5. Kodėl verta rinktis mūsų IC pakeitimo mašiną?

6. IC pakeitimo mašinos sertifikatas

Siekdama pasiūlyti kokybiškus produktus, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD buvo pirmoji, kuri ją išlaikė

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua turi

išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

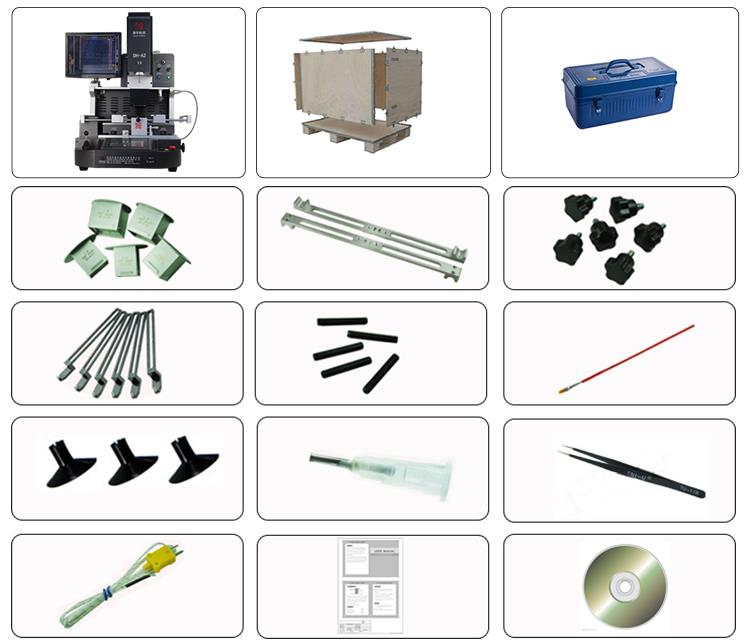

7. Pakavimas ir išsiuntimasIC pakeitimo mašina

8. Kreipkitės į IC pakeitimo mašiną

 Email: john@dh-kc.com

WhatsApp / Wechat / Mob:+86 157 6811 4827

9. Susijusios žinios

Pasiruoškite priežiūrai

1. Atlikite preliminarią gedimo analizę:

Išdrįsti tai daryti nereiškia skatinti negailestingumą. Kaip ir gedimo reiškinys, gedimo priežastis nėra ta pati. Jei susidursite su tuo pačiugedimo reiškinys, akivaizdu, kad nėra protinga aklai vartoti vaistus ir aklai pakeisti prietaisą. Jei priežiūros metu šiek tiek abejojate, būsite nekantrūsprietaisui pakeisti. Tai taip pat gali sukelti daug naujų gedimų, kurie sukels problemų arba apsunkins priežiūros darbus. Sunkiais atvejais vertinga plokštėgali būti išmontuotas ir visiškai išmestas į metalo laužą ir negali būti grąžintas.

Taigi koks yra teisingas būdas? Reikėtų atidžiai išmatuoti atitinkamus komponentus. Pavyzdžiui, jei nustatoma, kad įrenginys veikia netinkamai, tai nėra būtinaiš karto patvirtinti, kad įrenginys sugedęs. Vietoj to būtina toliau tikrinti įvairius įrenginius ir juos supančius pėdsakus. Tik atlikus išsamų tyrimą galimamatome reiškinį ir atrandame esmę.

Bendrieji gedimų analizės darbo žingsniai yra tokie:

(1), plokštės gedimo reiškinys (remonto personalo paklausimas).

(2) Preliminari galimų gedimų pasiskirstymo vietų analizė pagal gedimo reiškinį.

(3), atsižvelgiant į plokštės funkcinės srities padalijimą, kad būtų sudaryta paprasta gedimo schema.

(4), žingsnis po žingsnio pagal gedimų schemą, kuri yra labai naudinga kaupiant sprendimo patirtį.

Be to, pašalinus gedimą, visos techninės priežiūros procedūros turi būti užregistruotos, o atitinkamos priežiūros medžiagos turi būti surūšiuotos ir surūšiuotos, kad būtų galima vadovautis būsima priežiūra.



2. Paruoškite reikiamus įrankius ir informaciją:

(1) Paruoškite reikiamus matavimo prietaisus, tokius kaip techninės priežiūros testeris, multimetras (skaitmeninis / rodyklė), trumpojo jungimo sekiklis, programuotojas, EPROM trintukas, signalų generatorius,dažnio matuoklis, saugojimo osciloskopas, loginis analizatorius ir kt. Paruoškite reikiamus remonto įrankius, tokius kaip pincetai, IC ištraukikliai, vielos pjaustytuvai, įstrižainės replės, antistatinės pirštinės, dulkių.plovimo ausinės ir šepečiai, neindukciniai atsuktuvai, elektrostatiniai rašikliai, elektriniai lituokliai, litavimo įrenginiai, karšto oro pistoletas, pastovios temperatūros pūtimo litavimo stotis,ir tt

(2) Paruoškite dažniausiai naudojamus komponentus, tokius kaip TTL serija, COMS serija, bendrosios atminties serija, įprasta LSI serija, bendra sąsajos įrenginių serija, bendra analoginių jungiklių serija,tt Taip pat paruoškite keletą rezistorių (rezistorių), kondensatorių, induktorių, tranzistorių ir pan.

Žinoma, bet kam sunku tam pasiruošti. Net jei jis bus visiškai paruoštas, kaip aprašyta aukščiau, jis nebus visiškai toks pat. Čia tik įprastas išvardijimas.

Daugelis dalykų yra naudingi tik tam tikrose situacijose. Pavyzdžiui, trumpąjį jungimą tarp maitinimo šaltinio ir sudėtingos plokštės įžeminimo sukelia tam tikras įrenginys, tačiaubandymo metu trumpai sujungiami visų prietaisų maitinimas ir įžeminimas. Labai sunku patikrinti. Šiuo metu labai paprasta turėti trumpojo jungimo sekiklį.

(3) Prieš patikrinimą remonto personalas turėtų suprasti sugedusios grandinės plokštės pažeidimus ir įrangos diagnostikos ataskaitą. Tai labai svarbu norint teisingaiir veiksmingai nustatyti kaltę.

Jei sąlygos leidžia, techninės priežiūros personalas turėtų nuvykti į vietą, kad iš tikrųjų išnagrinėtų gedimo reiškinį ir nustatytų, ar remonto plokštė tikrai yra sugedusi. Tai yratarkim, ar teisingai prijungta plokštė, tvirtas kištukas, ar pakeistas nustatymas, ar teisingi įrenginio veikimo žingsniai ir pan., yra daug gerų plokščiųdažnai klaidingai vertinami kaip gedimai dėl operatoriaus patirties stokos.

(4) Prieš atliekant techninę priežiūrą, geriausia žinoti kiekvieno sugedusios plokštės bandymo taško loginį lygį ir loginę bangos formą įprastomis sąlygomis. Bent jau suprasti funkcijas irkiekvieno pagrindinio įrenginio naudojimo būdus ir parengti atitinkamų įrenginių parametrų vadovus. Paruoškite ir analizuokite bet kuriuo metu.

(5) Prieš tikrinant maitinimo šaltinį, būtina išsiaiškinti sugedusio maitinimo tipą, teigiamą ir neigiamą poliškumą, pažeidžiamus komponentus ir trumpąjį jungimą, trūkstamas dalis ir kt.grandinės plokštė. Būkite atsargūs atlikdami pradinį maitinimo įjungimo bandymą, kad neprijungtumėte netinkamo maitinimo šaltinio. Bloga lenta.

3. Ta pati plokštė turi didelę vertę gedimų taisymui:

Geriausia, kad techninės priežiūros personalas paprašytų remonto padalinio arba remontininko pateikti gerą plokštę, kuri būtų identiška sugedusiai plokštei, arba blogą plokštę, kuri būtų identiška sugedusiai plokštei.

Šiuolaikinės komponentų lygio priežiūros metu daugelis bandymo prietaisų turi palyginti geras gerų ir blogų plokščių įrenginių palyginimo funkcijas. Geros lentos vertė sėkmingamremontas kartais yra daug didesnis nei grandinės schema, o tai gali žymiai pagerinti remonto greitį ir remonto greitį.

Bloga grandinės plokštė, kuri yra identiška sugedusiai grandinei, taip pat turi didelę techninės priežiūros atskaitos vertę. Kadangi dviejų blogų plokščių gedimo vietos nebūtinai yra vienodos,

net jei gedimo taškai yra vienodi, žalos laipsnis nėra vienodas. Todėl dažnai lengviau ir lengviau vienu metu suremontuoti kelias vienodas blogas lentas nei taisytibloga lenta.
