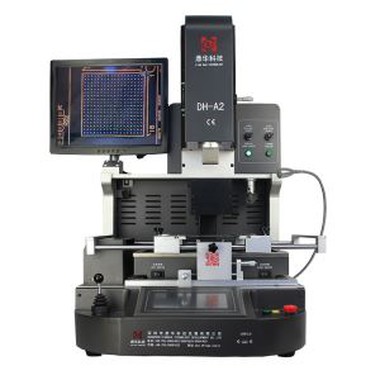

BGA perdirbimo stotis SP360c PS3 PS4
1. Efektyvus PS3,PS4,SP360C,mobiliojo,nešiojamojo kompiuterio pagrindinių plokščių taisymas.2. Kryžminio srauto aušinimo ventiliatorius užtikrina automatinę aušinimo funkciją, kuri užtikrina ilgą tarnavimo laiką ir išvengia žalos.3. Infraraudonųjų spindulių lazerinis padėties nustatymas padeda lengvai ir greitai nustatyti pagrindinę plokštę.4. Didelės raiškos jutiklinis ekranas.
Aprašymas
1. Automatinės BGA perdirbimo stoties taikymas SP360c PS3 PS4
Darbas su visų rūšių pagrindinėmis plokštėmis arba PCBA.
Įvairių rūšių lustų litavimas, perpylimas, išlitavimas: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED lustas.
2. Automatinės BGA perdirbimo stoties, skirtos SP360c PS3 PS4, produkto savybės
3. SP360c PS3 PS4 automatinio BGA perdirbimo stoties specifikacija
| Galia | 5300W |
| Viršutinis šildytuvas | Karštas oras 1200W |
| Bollom šildytuvas | Karštas oras 1200W, infraraudonieji 2700W |
| Maitinimas | AC220V± 10% 50/60Hz |
| Matmenys | L530*P670*A790 mm |
| Pozicionavimas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora. uždaro ciklo valdymas. nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Max 450*490 mm, min 22*22 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGAchip | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 70 kg |
4. Išsami informacija apie automatinio BGA perdirbimo stotį, skirtą SP360c PS3 PS4
5. Kodėl verta rinktis mūsų automatinę BGA perdirbimo stotį, skirtą SP360c PS3 PS4?
6. SP360c PS3 PS4 automatinio BGA perdirbimo stoties sertifikatas
UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.
7. Automatinės BGA perdirbimo stoties, skirtos SP360c PS3 PS4, pakavimas ir siuntimas
8.Siuntimas užAutomatinė BGA perdirbimo stotis, skirta SP360c PS3 PS4
DHL/TNT/FEDEX. Jei norite kito pristatymo termino, pasakykite mums. Mes jus palaikysime.
9. Mokėjimo sąlygos
Bankinis pavedimas, Western Union, kreditinė kortelė.
Praneškite mums, jei jums reikia kitos paramos.
11. Susijusios žinios
Burbulų apdorojimas perdirbimo metu
Agregatuose su apatinės galinės dalies komponentais (BTC) oro burbuliukų buvimas buvo rimta daugelio programų problema. Norėdami apibrėžti burbulus, pateikiamas litavimo defektų aprašymas:
[...] Alavas greitai ištirpsta, kad užpildytų atitinkamas spragas, ir užfiksuoja tam tikrą srautą litavimo jungtyse. Šie įstrigę srauto burbuliukai yra tuščiaviduriai; [...] Šios tuštumos neleidžia skardai iki galo užpildyti siūlės. Tokiose litavimo jungtyse lydmetalis negali užpildyti visos jungties, nes srautas buvo sandarus viduje. [1]
SMT lauke burbuliukai gali sukelti tokius padarinius: [...] Kadangi ant kiekvienos jungties galima naudoti ribotą lydmetalio kiekį, litavimo jungčių patikimumas yra pagrindinis rūpestis. Burbuliukų buvimas buvo dažnas trūkumas, susijęs su litavimo jungtimis, ypač atliekant pakartotinį litavimą SMT. Burbuliukai gali susilpninti litavimo jungties stiprumą ir galiausiai sukelti litavimo jungties gedimą. [2]
Įtaka lydmetalio kokybei dėl burbulų susidarymo buvo daug kartų aptarta įvairiuose forumuose:
- Sumažėjęs šilumos perdavimas iš komponento į PCB, todėl padidėja per didelės komponento kūno temperatūros rizika.
- Sumažintas litavimo jungčių mechaninis stiprumas.
- Iš litavimo jungties išeina dujos, galinčios sukelti lydmetalio purslų.
- Sumažinta litavimo jungties srovės pralaidumas (ampero talpa) – sandūros temperatūra pakyla dėl padidėjusios varžos litavimo jungtyje.
- Signalo perdavimo problemos – naudojant aukšto dažnio programas burbuliukai gali susilpninti signalą.
Ši problema ypač aktuali galios elektronikoje, kur burbuliukų susidarymas ant šiluminių trinkelių (pvz., QFN paketo komponentų) tampa vis didesniu rūpesčiu. Šiluma turi būti perkelta iš komponento į PCB, kad būtų išsklaidyta. Kai šis svarbus procesas yra pažeistas, komponento tarnavimo laikas žymiai sutrumpėja.
Tradiciniai burbuliukų mažinimo metodai:
Kai kurie įprasti burbuliukų mažinimo metodai apima mažai burbuliuojančios litavimo pastos naudojimą, pakartotinio srauto profilio optimizavimą ir trafareto angų reguliavimą, kad būtų pritaikytas optimalus litavimo pastos kiekis. Be to, burbuliukų susidarymo problema, kai litavimo pasta yra skystos būsenos, yra dar vienas svarbus sprendimo aspektas per visą elektroninio surinkimo procesą.
Taigi, kyla klausimas: kaip galima pritaikyti apdorojimo burbulais procesą atviroje aplinkoje, pavyzdžiui, perdirbimo įrangą? Vakuuminė technologija, naudojama lituojant pakartotinai, akivaizdžiai netinkama. Technika, pagrįsta sinusoidiniu PCB substrato sužadinimu, yra tinkamesnė perdirbimui (1 pav.). Pirma, PCB sužadinama išilgine banga, kurios amplitudė mažesnė nei 10 μm. Ši sinusinė banga sužadina PCB tam tikru dažniu. Šiame regione tiek PCB korpusas, tiek litavimo jungtys ant PCB rezonuoja veikiami įtempių. Kai PCB veikia energija, komponentai lieka savo vietose, o burbuliukai patenka į skystojo lydmetalio kraštus, todėl jie gali išeiti iš litavimo jungčių.
Taikant šį metodą, lituojant naujus komponentus burbulų santykis gali būti sumažintas iki 2% (2 pav.). Netgi naudojant šią techniką, antrinio perpylimo proceso metu galima pasiekti reikšmingų burbuliukų pašalinimą iš tikslinių litavimo jungčių ant surinktos PCB. Šiame pakartotinio burbuliavimo perdirbimo procese tik pasirinkta PCB sritis įkaista iki pakartotinio srauto temperatūros ir tik ši sritis yra sinusoidiškai sužadinama, todėl visam gaminiui nėra neigiamo poveikio.
Nuskaitymo bangosišilgai sklinda išilgai PCB substrato.
Sužadinimas atliekamas tiesine skenavimo banga, kurią sukuria pjezoelektrinė pavara.
- Burbulų tvarkymas PCBA su pjezo tvarkykle.
- Sužadinimo funkcijos aktyvinimas pakartotinio srauto metu, kad būtų žymiai sumažinta burbuliukų dalis MLF (prieš ir po panaudojimo).
