Pusiau automatinės optinės kameros BGA perpylimo mašina
Dinghua DH-A2 pusiau automatinė BGA perdirbimo stotis.Optinė kamera.Karšto oro ir infraraudonųjų spindulių šildymas.100% saugos sistema.
Aprašymas
Pusiau automatinės optinės kameros BGA perpylimo mašina

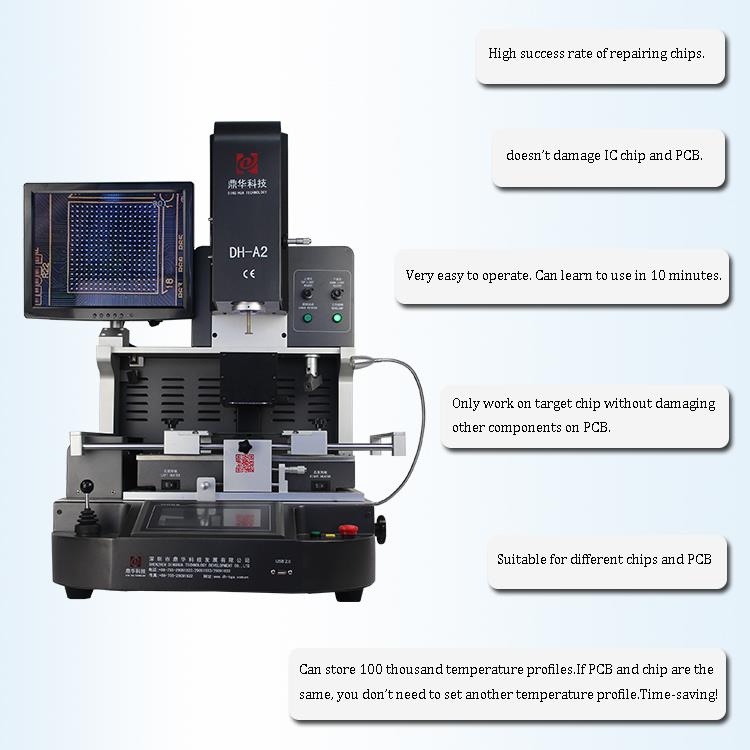

1. Pusiau automatinės optinės kameros BGA perpylimo mašinos gaminio savybės
• Aukštas automatizavimo laipsnis.
• Didelis sėkmingo remonto greitis dėl tikslios temperatūros kontrolės ir tikslaus kiekvieno litavimo jungties išlygiavimo.
•Dvi karšto oro šildymo zonos ir viena infraraudonųjų spindulių išankstinio šildymo zona sukuria tolygų ir kryptingą šildymą.

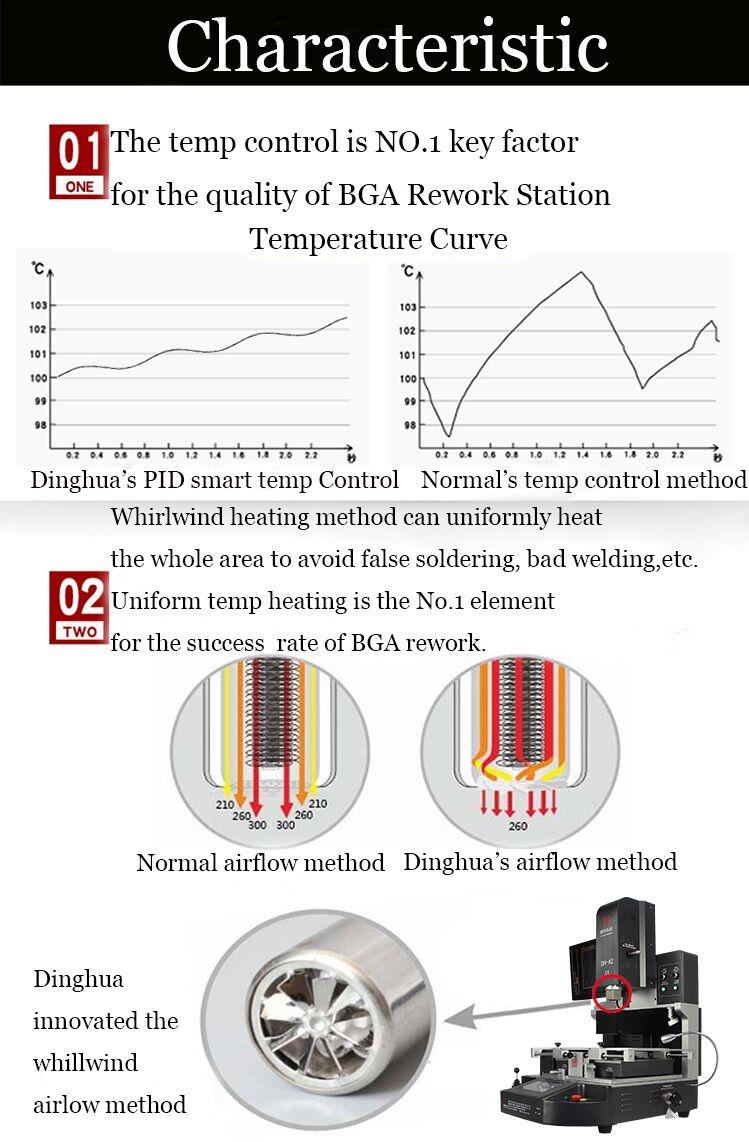

•Temperatūra griežtai kontroliuojama. PCB neskils ir nepagels, nes temperatūra palaipsniui kyla.
2. Pusiau automatinės optinės įrangos specifikacijaFotoaparatasBGA permušimo mašina
| Galia | 5300w |
| Viršutinis šildytuvas | Karštas oras 1200w |
| Apatinis šildytuvas | Karštas oras 1200W. Infraraudonųjų spindulių 2700w |
| Maitinimas | AC220V±10% 50/60Hz |
| Matmenys | L530*P670*A790 mm |
| Padėties nustatymas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Maks. 450*490 mm, min 22*22 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGA lustas | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 70 kg |

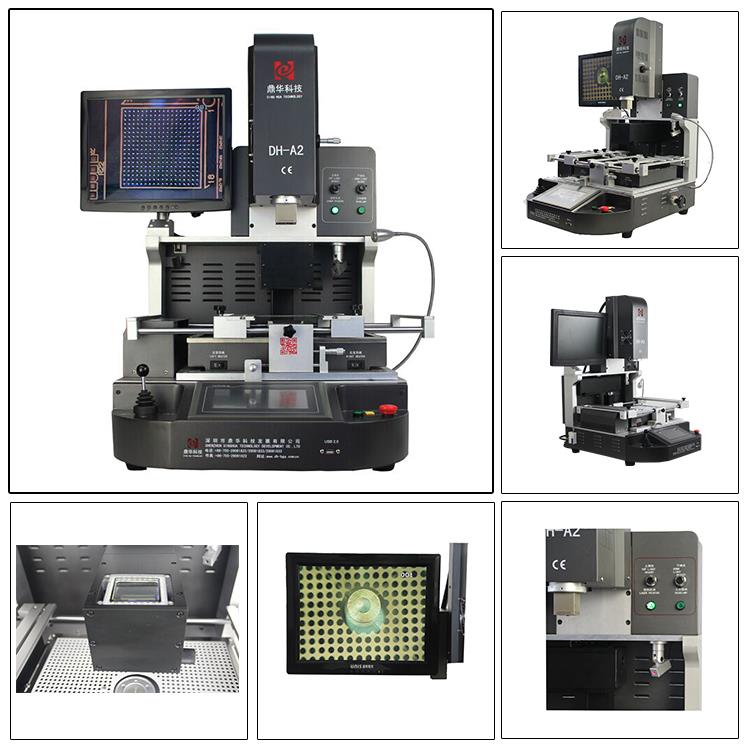

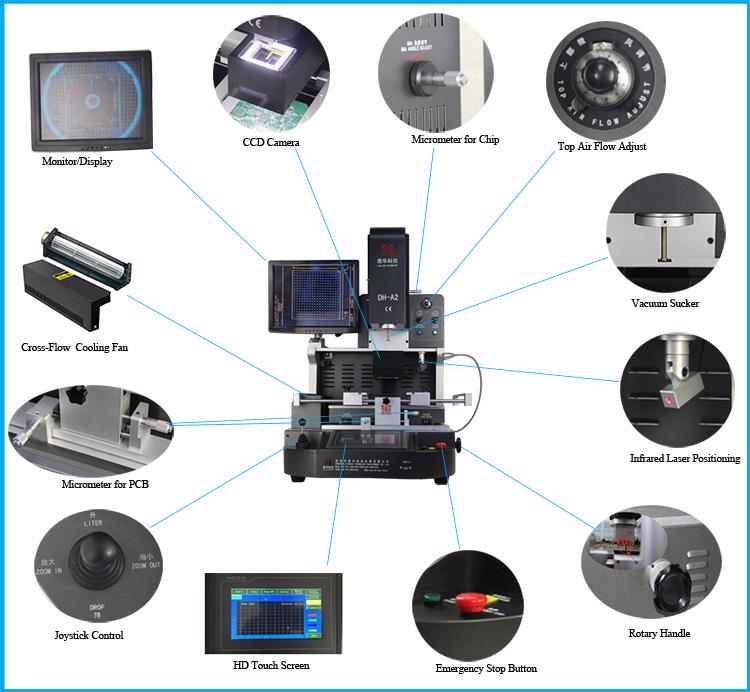

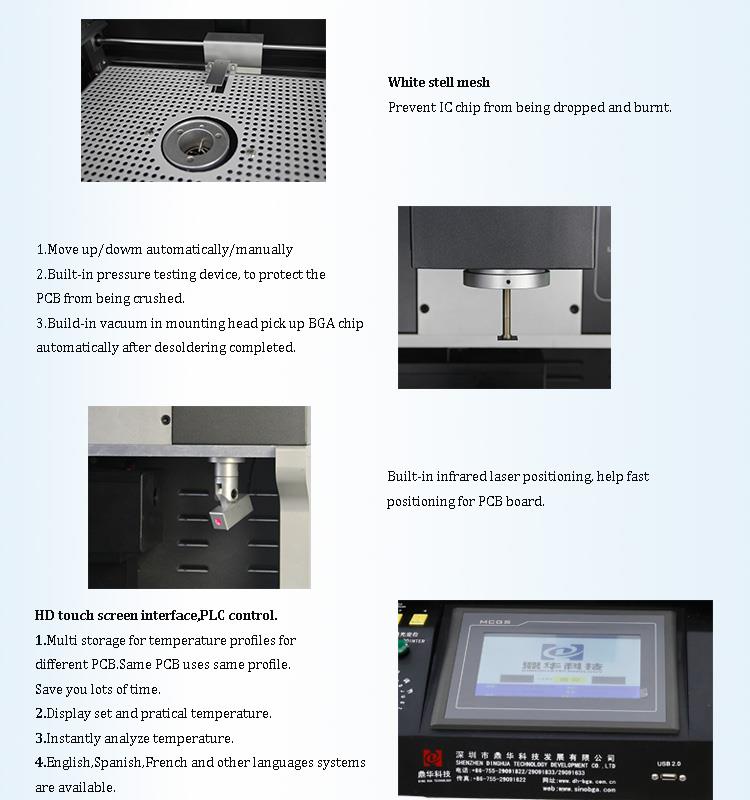

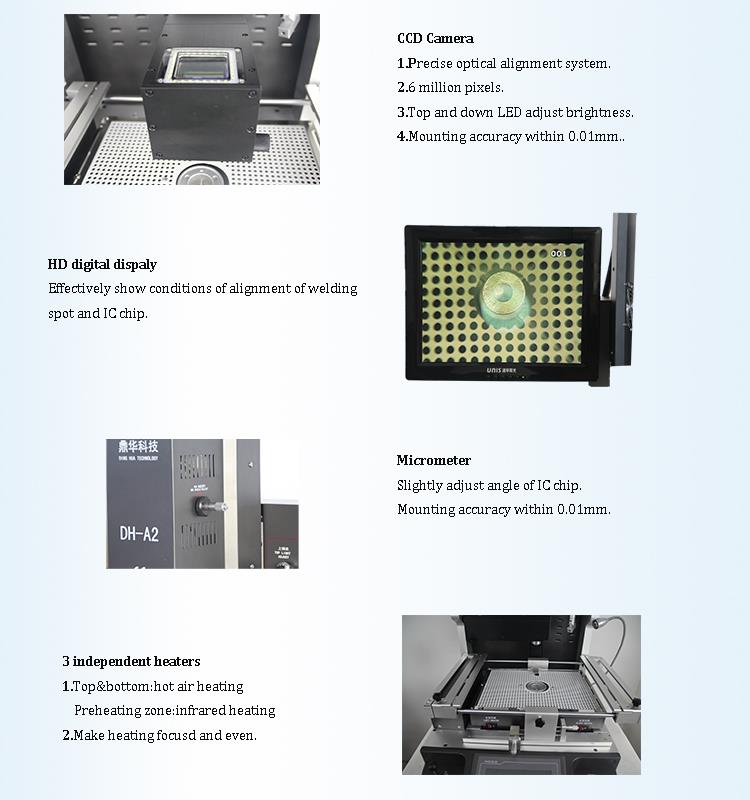

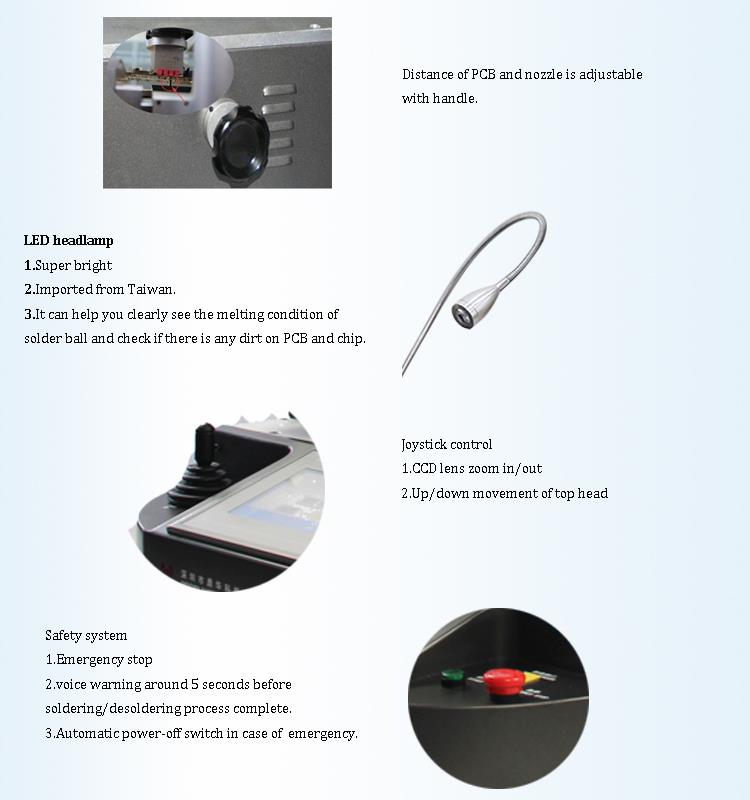

3. Pusiau automatinės optinės detalėsFotoaparatasBGA permušimo mašina
4. Kodėl verta rinktis mūsų pusiau automatinį optinį įrenginįFotoaparatasBGA permušimo mašina?
5. Pusiau automatinės optinės kameros BGA perpylimo mašinos sertifikatas
UL, E-MARK, CCC, FCC, CE ir ROHS sertifikatai. Be to, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA ir C-TPAT audito vietoje sertifikatus.

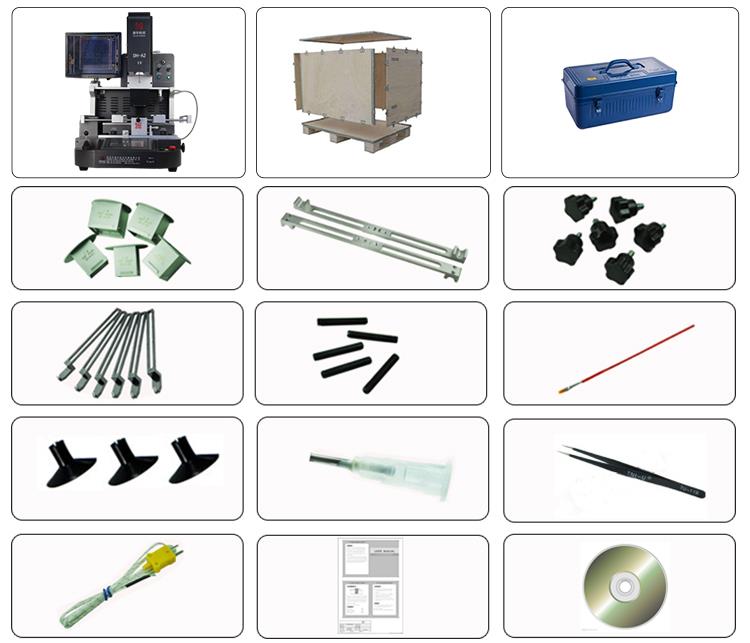

6. Pusiau automatinės optinės pakuotėsFotoaparatasBGA permušimo mašina
7. Pusiau automatinės optikos siuntimasFotoaparatasBGA permušimo mašina
Greitas ir saugus DHL/TNT/UPS/FEDEX
Kitos siuntimo sąlygos yra priimtinos, jei jums reikia.
8. Pusiau automatinio optinio mokėjimo sąlygosFotoaparatasBGA permušimo mašina.
Bankinis pavedimas, Western Union, Kreditinė kortelė.
Siuntimas bus suderintas su 5-10 įmone po užsakymų pateikimo.
9. Susijusios žinios apie pagrindinės plokštės taisymą
1 veiksmas: valymas
Pirmiausia reikia atkreipti dėmesį į tai, kad dulkės yra vienas didžiausių pagrindinės plokštės priešų. Svarbu, kad pagrindinė plokštė nebūtų dulkių. Šepetėliu švelniai pašalinkite dulkes nuo pagrindinės plokštės. Be to, kai kurios pagrindinės plokštės ir lustų kortelės turi kaiščius, dėl kurių dėl oksidacijos dažnai gali nutrūkti kontaktas. Naudokite trintuką, kad pašalintumėte paviršinį oksido sluoksnį ir vėl įdėkite korteles. Taip pat galite naudoti trichloretaną – lakųjį skystį, dažniausiai naudojamą pagrindinėms plokštėms valyti. Staigiai nutrūkus maitinimui, nedelsdami išjunkite kompiuterį, kad nepažeistumėte pagrindinės plokštės ar maitinimo šaltinio.
2 veiksmas: BIOS
Netinkami BIOS nustatymai, pvz., įsijungimas, gali sukelti problemų. Jei reikia, galite iš naujo nustatyti BIOS arba išvalyti nustatymus. Jei BIOS yra sugadinta (pvz., dėl viruso), galite perrašyti BIOS. Kadangi BIOS negalima išmatuoti prietaisais ir ji egzistuoja programinės įrangos pavidalu, gera praktika yra atnaujinti pagrindinės plokštės BIOS, kad būtų pašalintos galimos problemos.
3 veiksmas: Prijunkite ir pakeiskite mainus
Yra daug priežasčių, dėl kurių gali sugesti pagrindinė sistema, pvz., blogai veikianti pagrindinė plokštė arba sugedusios įvesties/išvesties magistralės kortelės. „Prijunkite ir pakeiskite“ metodas yra paprastas būdas nustatyti, ar gedimas yra pagrindinėje plokštėje, ar įvesties / išvesties įrenginyje. Tai apima sistemos išjungimą ir kiekvienos prijungimo plokštės pašalinimą po vieną, sistemos paleidimą po kiekvieno pašalinimo, kad būtų galima stebėti mašinos elgesį. Jei išėmus tam tikrą plokštę sistema veikia normaliai, gedimas yra toje plokštėje arba atitinkamoje jos įvesties/išvesties magistralės angoje. Jei išėmus visas plokštes sistema vis tiek tinkamai nepasileidžia, greičiausiai gedimas yra pačioje pagrindinėje plokštėje. „Sukeitimo“ metodas apima sugedusios prijungimo plokštės keitimą į identišką, turinčią tą patį magistralės režimą ir funkciją. Stebėdami gedimo simptomų pokyčius, galite tiksliai nustatyti problemą. Šis metodas dažniausiai naudojamas „plug and play“ priežiūros aplinkose, pavyzdžiui, diagnozuojant atminties klaidas. Tokiais atvejais atminties lusto ar modulio pakeitimas gali padėti nustatyti gedimo priežastį.
4 veiksmas: vizualinis patikrinimas
Kai susiduriate su sugedusia pagrindine plokšte, pirmiausia apžiūrėkite ją, kad pamatytumėte pažeidimo požymius. Patikrinkite, ar nėra nudegimų ar fizinių pažeidimų. Ieškokite netinkamai suderintų kištukų ir lizdų, rezistorių ir kondensatoriaus kaiščių, kurie gali liestis, arba įtrūkimų lusto paviršiuje. Taip pat patikrinkite, ar nepažeista pagrindinės plokštės varinė folija, ar tarp komponentų nepateko pašalinių daiktų. Jei kyla abejonių, įvairiems komponentams matuoti galite naudoti multimetrą. Palieskite kai kurių lustų paviršių; jei jie jaučiasi neįprastai karšti, galbūt norėsite pakeisti lustą.
(1)Jei nutrūksta jungtis, galite peiliu nubraukti dažus nuo nutrūkusios linijos, atidengti vielą ir patepti vašku. Tada adata sekite pėdsaką ir pašalinkite vašką. Po to atvirą vielą patepkite sidabro nitrato tirpalu. Naudokite multimetrą, kad patikrintumėte, ar lūžis buvo tinkamai ištaisytas. Atlikite tai žingsnis po žingsnio, kadangi pagrindinės plokštės pėdsakai yra labai maži, dėl neatsargios klaidos gali atsirasti trumpasis jungimas.
(2)Jei elektrolitinis kondensatorius yra sugedęs, galite jį pakeisti tinkamu.
