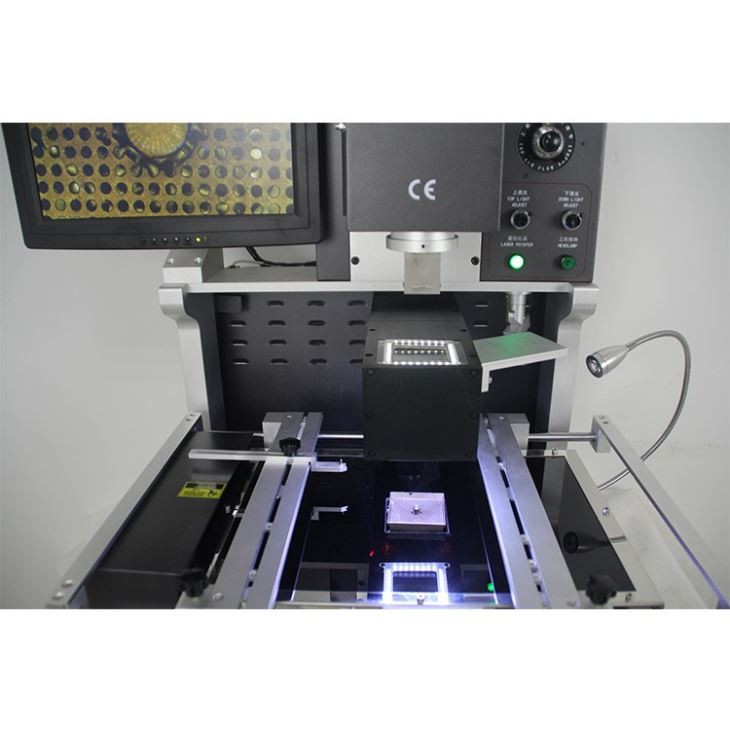

IC mikroschemų infraraudonųjų spindulių pašildymo sistemos suvirinimo lentelė

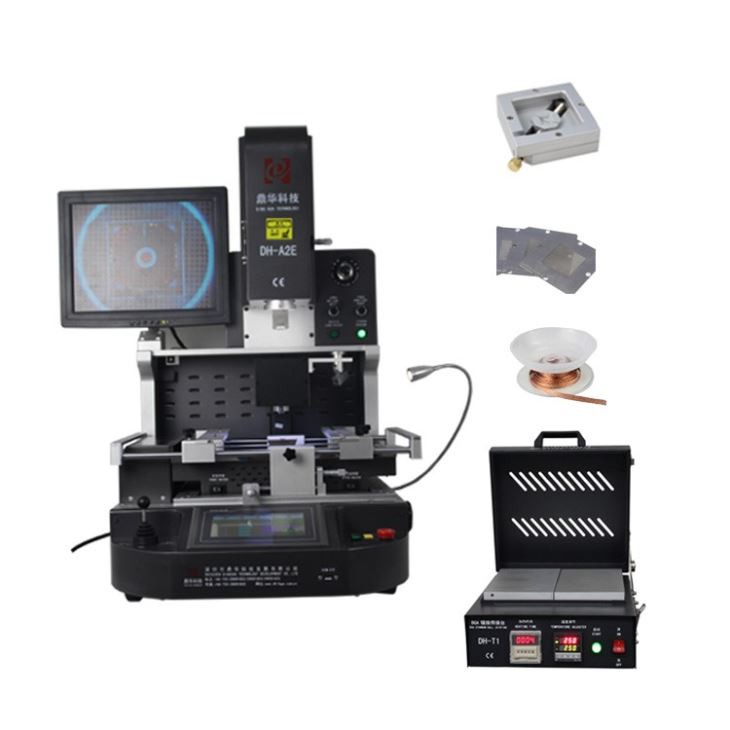

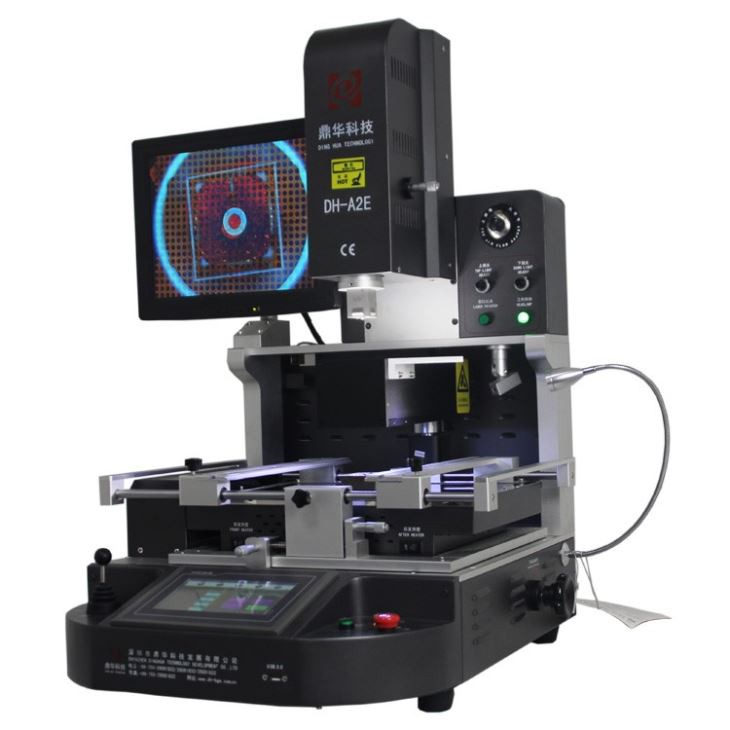

                    IC mikroschemų infraraudonųjų spindulių pakaitinimo sistemos suvirinimo lentelė DH-A2E



BGA rutulio ir skardos permušimas:



Reballing yra procesas, naudojamas elektronikos taisymui, siekiant pakeisti rutulinio tinklelio (BGA) lusto litavimo rutulius. Procesas apima senų rutuliukų pašalinimą, lusto paviršiaus valymą ir naujų, aukštos kokybės rutuliukų uždėjimą ant lusto.

Rutuliukai, naudojami rutuliavimui, paprastai yra pagaminti iš alavo arba alavo ir švino lydinio. Šios medžiagos parenkamos dėl jų gebėjimo sukurti tvirtą ryšį su lustu ir dėl žemų lydymosi taškų, kurie palengvina pervyniojimo procesą.

Alavas yra dažnas pasirinkimas, nes jis yra lengvas ir turi gerą elektros laidumą. Tačiau pirmenybė teikiama alavo ir švino lydinio rutuliukams, kai BGA bus veikiamas aukštesnės temperatūros, pavyzdžiui, naudojant automobilius ar pramonėje.

Apskritai pasirinkimas tarp alavo ir alavo ir švino lydinio kamuoliukų priklauso nuo konkrečių remontuojamos elektronikos sistemos poreikių.



Specifikacijos

1	Bendra galia	5200w
2	3 nepriklausomi šildytuvai	Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w
3	Įtampa	AC220V±10% 50/60Hz
4	Elektrinės dalys	7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu
5	Temperatūros valdymas	K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose.
6	PCB padėties nustatymas	V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna
7	Taikomas PCB dydis	Maks. 370x410mm Min 22x22mm
8	Tinkamas BGA dydis	2x2mm ~ 80x80mm
9	Matmenys	600 x 700 x 850 mm (L*P*A)
10	Grynasis svoris	70 kg

Programos



Plačiai naudojamas lustų lygio taisymui šiuose gaminiuose:
1. Nešiojamojo ir stalinio kompiuterio PCBA
2. Žaidimų konsolė, pvz., Xbox one, Play Station 4 pagrindinės plokštės
3. Mobiliųjų telefonų PCBA, pvz., iPhone pagrindinės plokštės
4. TV&TV priedėlio pagrindinė plokštė
5. Serveris, spausdintuvas, fotoaparatas ir tt pagrindinė plokštė



Būdingas



IC lustaiInfraraudonųjų spindulių pašildymo sistemaSuvirinimo stalas DH-A2E

1. 1, plačiai naudojamas lusto lygio taisymui mobiliuosiuose telefonuose, mažose valdymo plokštėse ar mažose pagrindinėse plokštėse ir kt.

2. 2, pertvarkykite BGA, CCGA, QFN, CSP, LGA, SMD, LED ir kt.

3. 3, automatinis išlitavimas, montavimas ir litavimas. Automatinis paėmimo lustas, kai baigiamas išlitavimas.

4. 4, HD CCD optinio išlygiavimo sistema tiksliai. BGA ir komponentų montavimas.

5. 5, BGA montavimo tikslumas per 0,01 mm, sėkmingo remonto rodiklis 99,9 %

6. 6, Aukščiausia saugos funkcija su avarine apsauga.

7. 7, patogus valdymas, daugiafunkcinė ergonominė sistema.

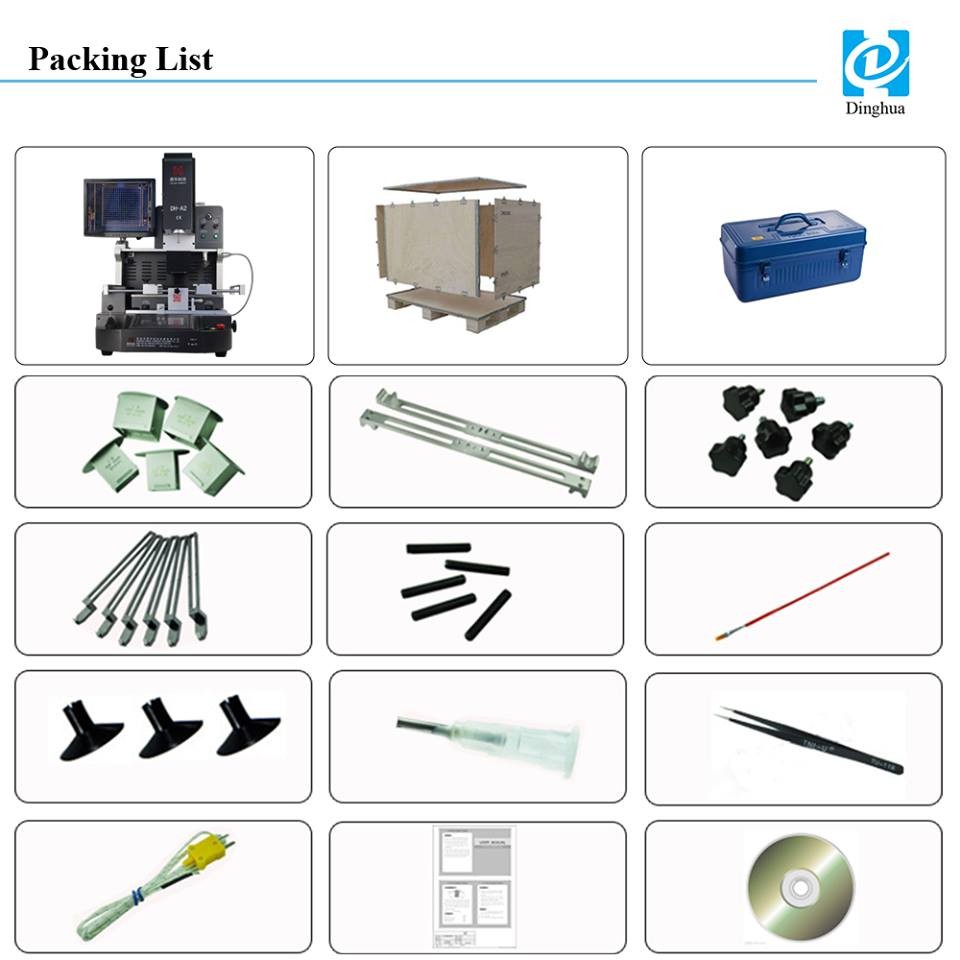

Pakavimo sąrašas:

Medžiagos: tvirtas medinis dėklas + mediniai strypai + atspari perlinė medvilnė su plėvele

1vnt IC mikroschemų infraraudonųjų spindulių pakaitinimo sistemos suvirinimo stalas

1 vnt teptuko rašiklis

1 vnt Naudojimo instrukcija

1 vnt CD vaizdo įrašas

3vnt viršutiniai purkštukai

2 vnt apatiniai purkštukai

6 vnt universalūs šviestuvai

6 vnt prisukami varžtai

4 vnt atraminis varžtas

Siurbtuko dydis: skersmuo 2,4,8,10,11mm

Vidinis šešiakampis veržliaraktis: M2/3/4

Matmenys: 81*76*85cm





Bendras svoris: 115 kg



1. pristatoma oro transportu DHL, FedEx, TNT, EMS, UPS.

2. pristatoma Prie jūros pigiau, bet užtrunka ilgiau

3. Pristatymo data yra per 5-7 dienas nuo viso mokėjimo gavimo.

1. Visos mašinos bus gerai išbandytos 3 dienas prieš išsiuntimą

2. Visai mašinai suteikiama 1 metų garantija
