SMD BGA automatinė perdirbimo stotis

Automatinė SMD BGA perdirbimo stotis

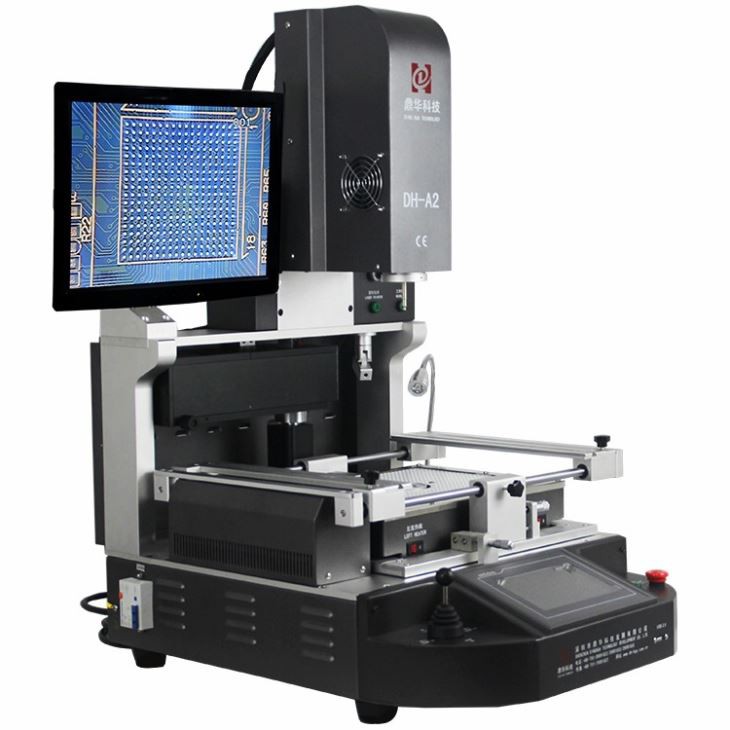

Tai brandi mašina su puikia patirtimi, klientai, kurie nusipirko mašiną DH-A2, yra patenkinti

norma yra iki 99,98%, kurie buvo plačiai naudojami automobilių, kompiuterių ir mobiliųjų telefonų pramonėje, daugiau nei 1 mln.

naudojasi.

1.SMD BGA perdirbimo stoties automatinio taikymas

Norėdami lituoti, permušti, išlituoti kitokios rūšies lustai:

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED lustai.

2. SMD BGA automatinio perdirbimo stoties gaminio savybės

* Stabilus ir ilgas tarnavimo laikas (suprojektuotas naudoti 15 metų)

* Gali pataisyti įvairias pagrindines plokštes su dideliu sėkmingumo rodikliu

* Griežtai kontroliuoti šildymo ir vėsinimo temperatūrą

* Optinio išlygiavimo sistema: tvirtinimas tiksliai per 0,01 mm

* Lengva valdyti. Galima išmokti naudotis per 30 minučių. Specialių įgūdžių nereikia.

3. SMD BGA perdirbimo stoties automatinės specifikacijos

4. Išsami informacija apie SMD BGA automatinio perdirbimo stotį

1. Viršutinis karšto oro siurblys ir kartu sumontuotas vakuuminis siurblys, kuris patogiai paima lustą / komponentą, kad būtų galima išlyginti.

2. Optinis CCD su padalijusiu matymu tų taškų lustoje ir pagrindinėje plokštėje, vaizduojamoje monitoriaus ekrane.

3. Lusto (BGA, IC, POP ir SMT ir kt.) ekranas, palyginti su suderintais pagrindinės plokštės taškais, suderintais prieš litavimą.

4. 3 šildymo zonos, viršutinė karšto oro, apatinė karšto oro ir IR išankstinio šildymo zonos, kurios gali būti naudojamos mažoms iPhone pagrindinėms plokštėms,

taip pat iki kompiuterio ir televizoriaus pagrindinių plokščių ir kt.

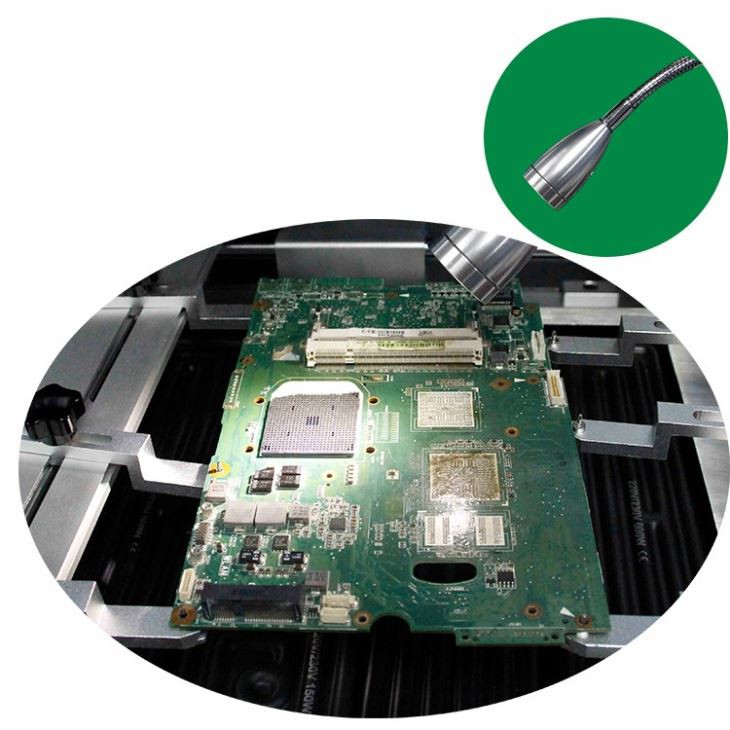

5. IR pakaitinimo zona padengta plieno tinkleliu, kuris šildo tolygiai ir saugiau.

5. Kodėl verta rinktis mūsų automatinę SMD BGA perdirbimo stotį?

6. Automatinio BGA perdirbimo mašinos sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

7. Automatinės SMD BGA perdirbimo stoties automatinės pakavimas ir siuntimas

8. Siuntimas užAutomatinė SMD SMT LED BGA darbo stotis

DHL/TNT/FEDEX. Jei norite kitų pristatymo sąlygų, pasakykite mums. Mes jus palaikysime.

9. Mokėjimo sąlygos

Bankinis pavedimas, Western Union, kreditinė kortelė.

Praneškite mums, jei jums reikia kitos paramos.

10. Automatinės SMD SMT LED BGA darbo stoties naudojimo vadovas

11. Atitinkamos žinios apie SMD BGA automatinio perdirbimo stotį

Kaip programuoti temperatūros profilį:

Šiuo metu SMT dažniausiai naudojamas dviejų rūšių alavas: švinas, alavas, Sn, sidabras, Ag, varis ir Cu. sn63pb37 lydymosi temperatūra

su švinu yra 183 laipsniai, o sn96.5ag3cu0.5 be švino yra 217 laipsnių

3. Reguliuodami temperatūrą, turėtume įkišti temperatūros matavimo laidą tarp BGA ir PCB ir įsitikinti, kad

įkišama atvira temperatūros matavimo laido priekinio galo dalis. Savotiškas

4. Sodinant rutulį, BGA paviršius ir plieninis tinklelis, alavo rutulys ir rutulys turi būti užteptas nedideliu kiekiu litavimo pastos.

sodinimo stalas turi būti švarus ir sausas. 5. Litavimo pasta ir litavimo pasta turi būti laikomos šaldytuve 10 laipsnių temperatūroje. Savotiškas

6. Prieš gamindami lentą įsitikinkite, kad PCB ir BGA yra sausi ir iškepti be drėgmės. Savotiškas

7. Tarptautinis aplinkos apsaugos ženklas yra Ross. Jei PCB yra šis ženklas, taip pat galime manyti, kad PCB pagamino

procesas be švino. Savotiškas

8. BGA suvirinimo metu ant PCB tolygiai užtepkite litavimo pasta, o bešvinio lusto suvirinimo metu galima užtepti šiek tiek daugiau. 9. Kada

Suvirindami BGA, atkreipkite dėmesį į PCB atramą, neužveržkite per stipriai ir palikite PCB šiluminio plėtimosi tarpą. 10

pagrindinis skirtumas tarp švino ir bešvinės alavos: skiriasi lydymosi temperatūra. (183 laipsnių be švino 217 laipsnių) švino mobilumas yra geras, švinas

- laisvas vargšas. kenksmingumas. Be švino reiškia aplinkos apsaugą, be švino – aplinkos apsaugą

11. Litavimo pastos funkcija 1 > litavimo pagalbinė priemonė 2 > nešvarumų ir oksido sluoksnio pašalinimas nuo BGA ir PCB paviršiaus, gaminant

suvirinimo efektas geresnis. 12. Nuvalius apatinę tamsią infraraudonųjų spindulių šildymo plokštę, jos negalima valyti skystomis medžiagomis. Tai

galima valyti sausa šluoste ir pincetu!

Temperatūros reguliavimo detalės: bendroji remonto kreivė suskirstyta į penkis etapus: pašildymas, temperatūros kilimas, pastovi temperatūra,

lydomasis suvirinimas ir galinis suvirinimas. Toliau pristatysime, kaip pakoreguoti nekvalifikuotą kreivę po bandymo. Paprastai mes padalinsime

kreivė į tris dalis.

1. Pakaitinimo ir šildymo sekcija ankstyvoje stadijoje yra dalis, kuri naudojama PCB temperatūros skirtumui sumažinti, pašalinti

   drėgmės, apsaugo nuo putojimo ir šiluminės žalos. Bendrieji temperatūros reikalavimai yra tokie: kai antrasis laikotarpis

   pastovios temperatūros režimas baigtas, tiriamos alavo temperatūra turi būti tarp (be švino: 160-175 laipsnis , švino: 145-160 laipsnis ),

   jei ji per aukšta, tai reiškia, kad nustatome temperatūros kilimą. Jei šildymo sekcijoje temperatūra per aukšta, temperatūra

   šildymo sekciją galima sumažinti arba sutrumpinti laiką. Jei ji per žema, padidinkite temperatūrą arba padidinkite laiką. Jei PCB

   lenta ilgai laikoma ir nekepta, pirmas pakaitinimo laikas gali būti ilgesnis, kad lentą iškeptų, kad pasišalintų drėgmė.




2. Pastovios temperatūros sekcija yra dalis. Paprastai pastovios temperatūros sekcijos temperatūros nustatymas yra žemesnis nei

šildymo sekcija, kad temperatūra litavimo rutulio viduje lėtai kiltų, kad būtų pasiektas pastovus temperatūros efektas. Funkcija

Šios dalies tikslas yra suaktyvinti srautą, pašalinti oksido ir paviršiaus plėvelę bei paties srauto lakiąsias medžiagas, sustiprinti drėkinimo efektą ir sumažinti

temperatūrų skirtumo poveikis. Turėtų būti kontroliuojama tikroji alavo bandymo temperatūra bendrojoje pastovios temperatūros sekcijoje

(be švino: 170-185 laipsnis , švino 145-160 laipsnis ). Jei ji per aukšta, pastovią temperatūrą galima šiek tiek sumažinti, jei per žema, pastovią temp.

norma gali būti šiek tiek padidinta. Jei pašildymo laikas yra per ilgas arba per trumpas pagal mūsų išmatuotą temperatūrą, jį galima reguliuoti

pastovios temperatūros periodo ilginimas arba trumpinimas.

Jei pašildymo laikas trumpas, jį galima reguliuoti dviem atvejais:

1. Pasibaigus antrojo etapo (šildymo etapo) kreivei, jei išmatuota temperatūra nepasiekia 150 laipsnių, tikslinė temperatūra (viršutinė ir apatinė kreivės) antrojo etapo temperatūros kreivėje gali būti atitinkamai padidinta arba pastovios temperatūros laikas gali būti pratęstas. tinkamai. Paprastai reikalaujama, kad temperatūros matavimo linijos temperatūra pasiektų 150 laipsnių po antrosios kreivės veikimo. Savotiškas




2. Pasibaigus antrajam etapui, jei aptikimo temperatūra gali siekti 150 laipsnių, trečiasis etapas (pastovios temperatūros etapas) turėtų būti pratęstas.

Išankstinio pašildymo laiką galima pratęsti tiek sekundžių, kiek trumpiau.

Kaip elgtis su trumpu galinio suvirinimo laiku:

1. Galinės suvirinimo sekcijos pastovios temperatūros laiką galima saikingai padidinti, o skirtumą padidinti kiek įmanoma sekundžių

En la aktualidad, hay dos tipos de estaño comúnmente utilizados en SMT: plomo, estaño, Sn, plata, Ag, cobre y Cu. El punto de fusión de sn63pb37 con plomo es 183 laipsnių y el de sn96.5ag3cu0.5 sin plomo es 217 laipsnių

3. Al ajustar la temperatura, debemos insertar el cable de medición de temperatura entre BGA y PCB, y asegurarnos de que la parte expuesta del

extremo frontal del cable de medición de temperatura esté insertada. Una especie de

4. Durante la siembra de bolas, se aplicará una pequeña cantidad de pasta de soldadura sobre la superficie de BGA, y la mesa de siembra de malla de

acero, bolas de estaño y bolas debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse en el refrigerador a 10 laipsnių .

Una especie de

6. Antes de hacer la placa, asegúrese de que el PCB y el BGA estén secos y horneados sin humedad. Una especie de

7. La marca internacional de protección del medio ambiente es Ross. Si el PCB contiene esta marka, también podemos pensar que el PCB está hecho

por un proceso sin plomo. Una especie de

8. Durante la soldadura BGA, aplique uniformemente pasta de soldadura en PCB, y se puede aplicar un poco más durante la soldadura de viruta sin

plomo. 9. Al soldar BGA, preste atención al soporte de PCB, no lo apriete demasiado, y reserve el espacio de expansión térmica de PCB. 10. La

principal diferencia entre el estaño y el estaño sin plomo: el punto de fusión es diferente. (183 laipsnių sin plomo 217 laipsnių) la movilidad del plomo es buena,

sin plomo pobre. nocividad Sin plomo significa protección del medio ambiente, sin plomo significa protección del medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>eliminando impurezas y capa de óxido en la superficie de BGA y PCB, mejorando el efecto

de soldadura. 12. Cuando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Se puede limpiar con un paño seco y pinzas!

Detalles de ajuste de temperatura: la curva de reparación general se divide en cinco etapas: precalentamiento, aumento de temperatura, temperatura constante, soldadura por fusión y soldadura por retroceso. A continuación, presentaremos cómo ajustar la curva no calificada después de la prueba. Bendrai, dividiremos la curva en tres partes.
